FORD9デフ ④カートリッジ取り付け、キャリア本組み

前回は、歯当たり調整を行いました！

セッティングが完了したので、今回は最終組み付けへ😉

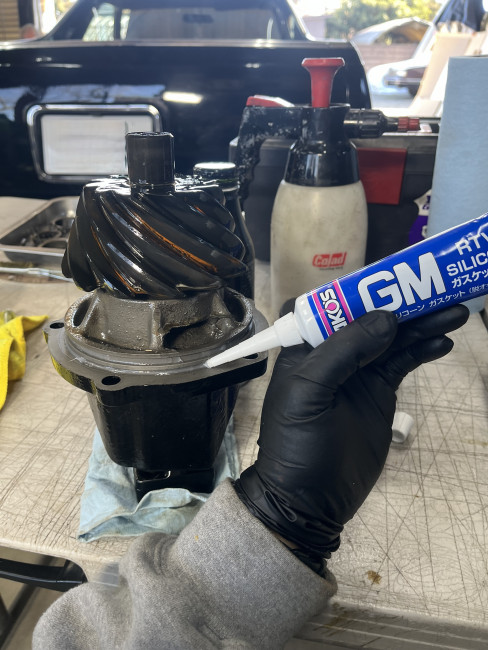

カートリッジ接合部へ液体ガスケットを塗布。

均一に薄く塗り広げていきます👍

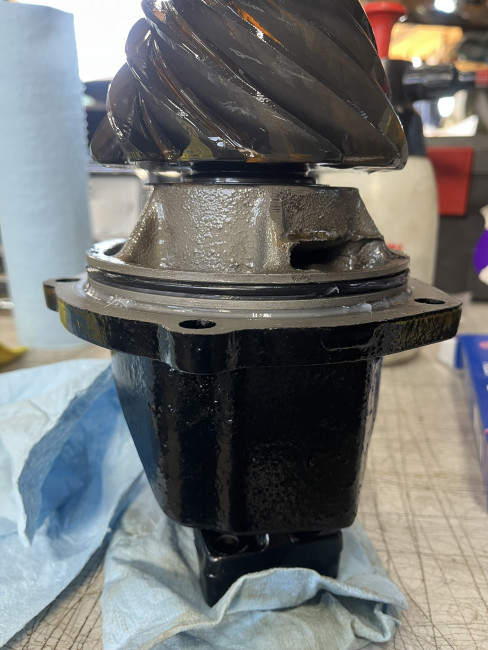

切れ目なくビート状に一周塗布しました！

オイル漏れ対策万全です🤗

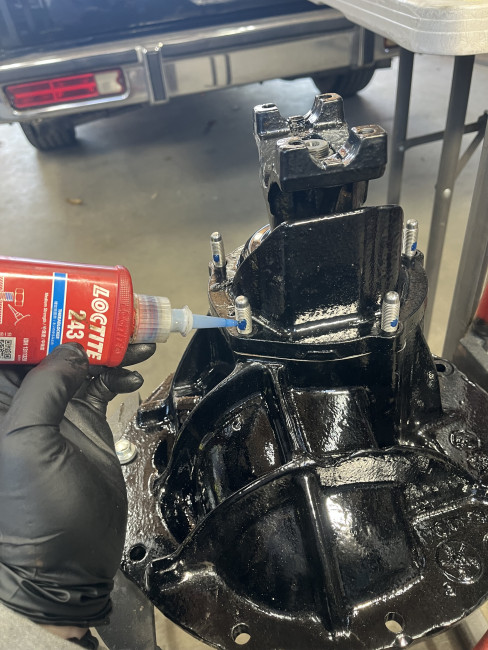

カートリッジボルトにはロックタイト青を塗布。

走行中の振動や負荷による緩みを防ぐため、組み付け前に確実に緩み止め処理を行います⚡

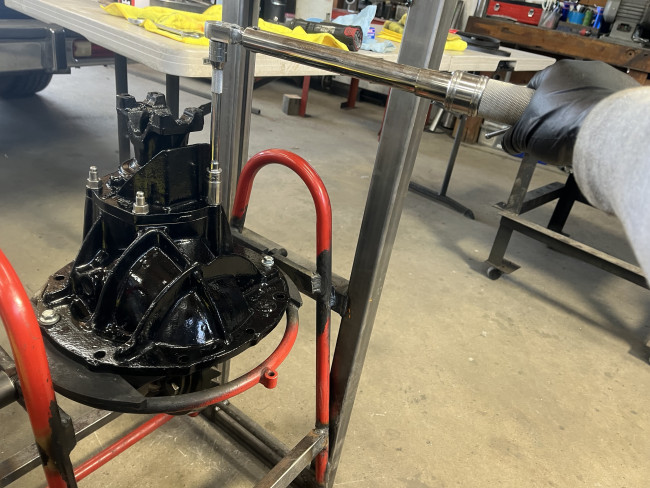

カートリッジナットをトルクレンチで規定値まで締め付け。

キャリア本組みの大事な工程なので、１本ずつ丁寧に作業を進めました🔧

いよいよキャリアをハウジングへ組み込み、本組み作業へ🤙

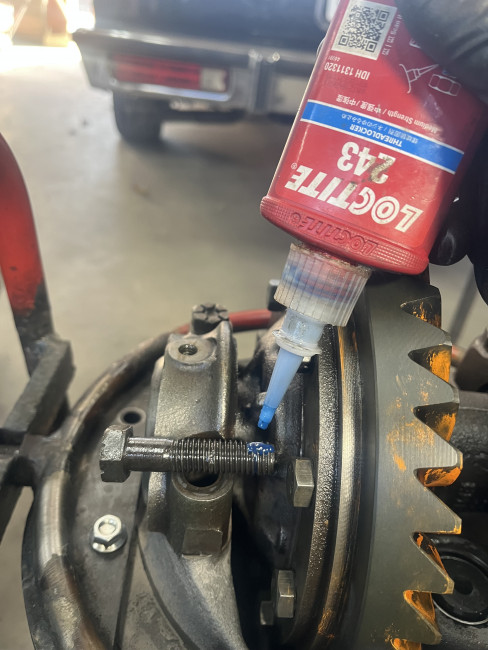

サイドベアリングキャップの固定ボルトにロックタイトを塗布。

走行中に振動や負荷で緩みが出ないようにしていきます💁‍♂️

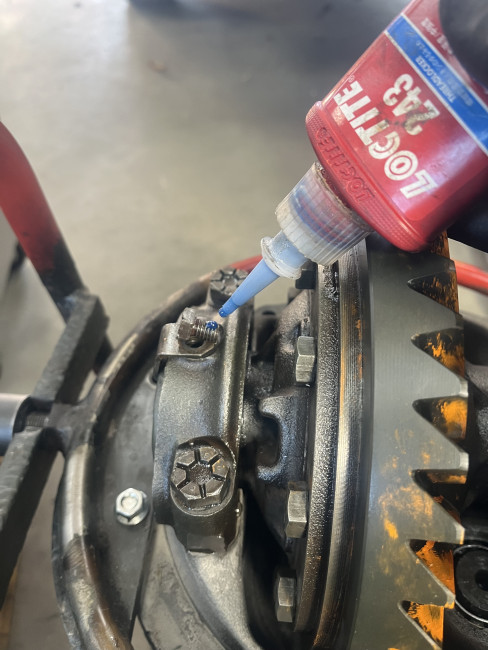

続いてアジャストスクリューにロックタイトを塗布。

バックラッシュ調整の位置がずれないよう確実に最終固定！

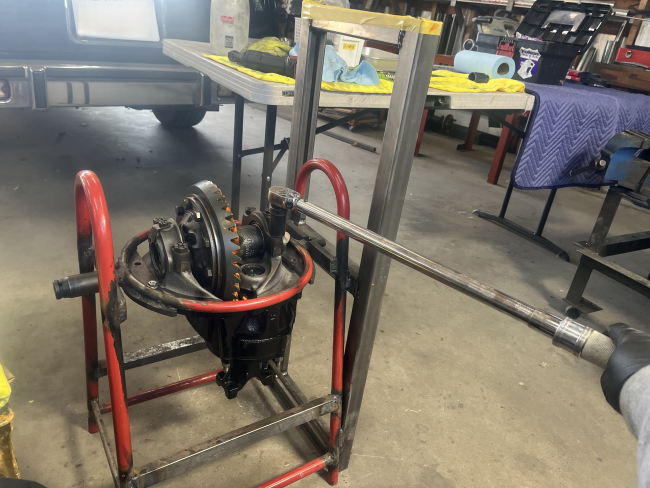

仕上げに規定トルクで本締め。

ここが決まらないとバックラッシュや歯当たりが安定しません😵‍💫

重量物を支える重要な部分なので、トルクレンチを使用して固定していきました！

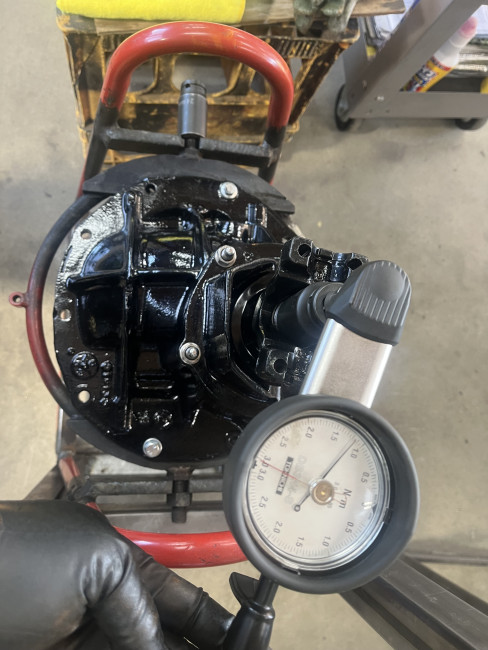

最後に、総合プリロード測定を行います。

サイドベアリング・ピニオン・キャリアをすべて組み込んだ状態で、デフ全体として適正な回転抵抗になっているかを最終チェック✅

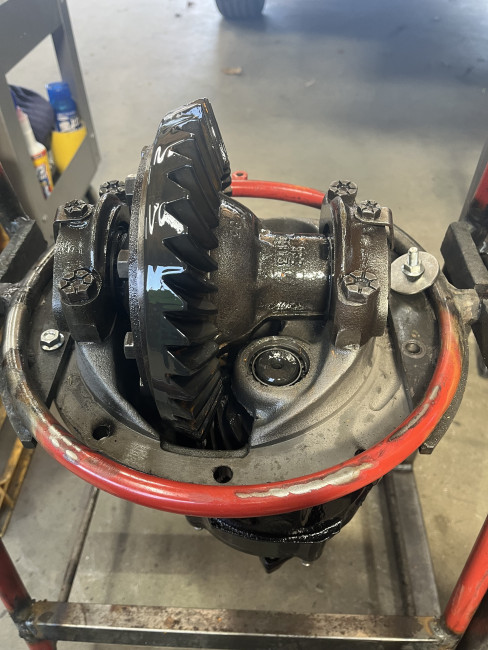

数値も問題なく、これにてFORD9デフのキャリア本組み完了✌★
