“Z33” テール製作/ディフューザー加工/リアピース製作

今回は、テール製作・ディフューザー加工・リアピース製作のご依頼です👋

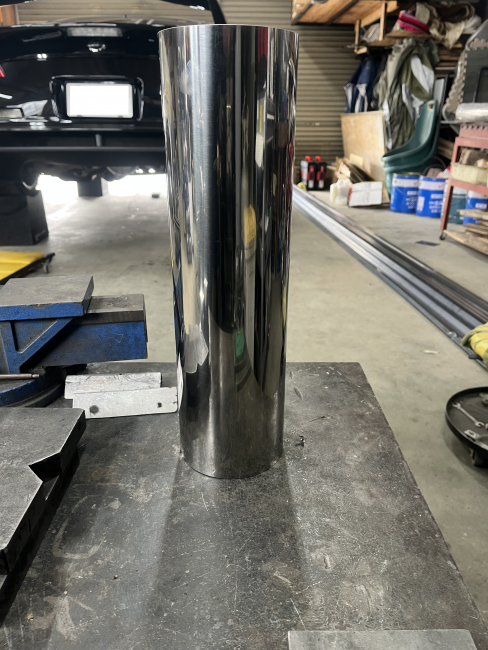

まずはテールパイプを長めに準備し、全体のバランスを見ながら取り回しを確認🙇‍♂️

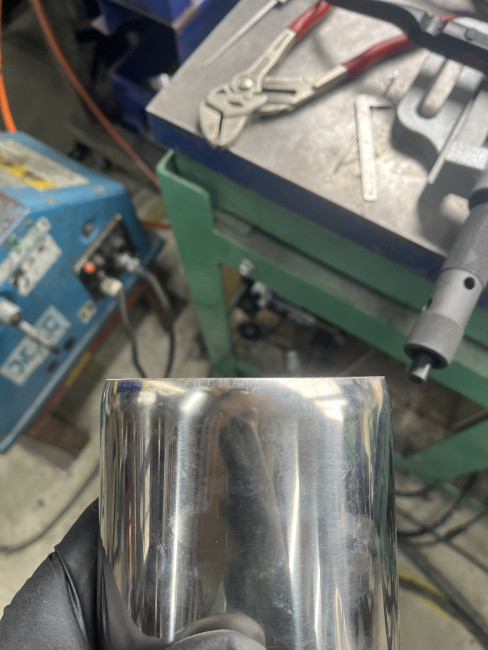

サイレンサーとの溶接部の径変更を実施❗


フィッティングをしっかり合わせていきます✨

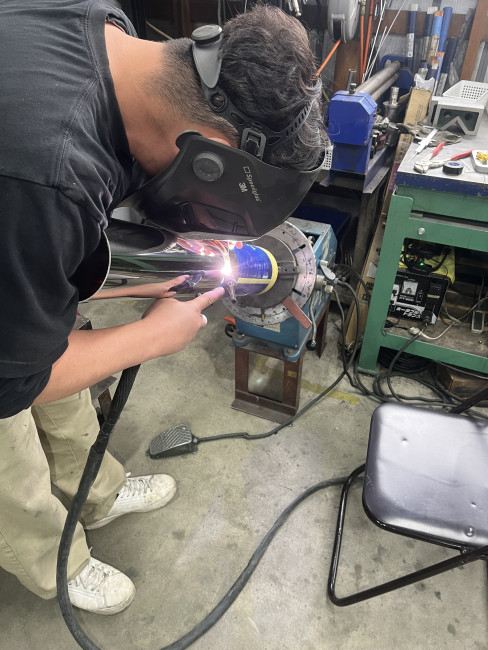

位置を決めてズレのないよう溶接(^o^)丿

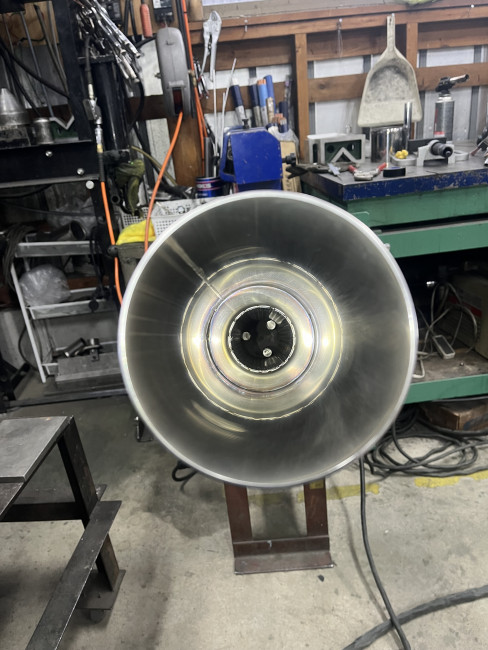

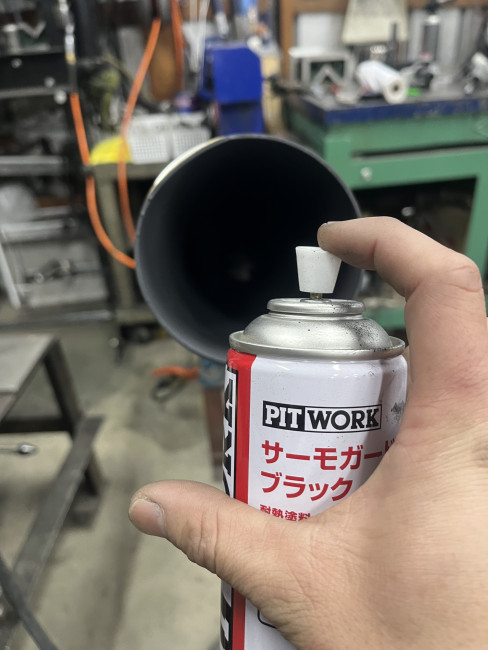

テールの内部を塗装していきます✊

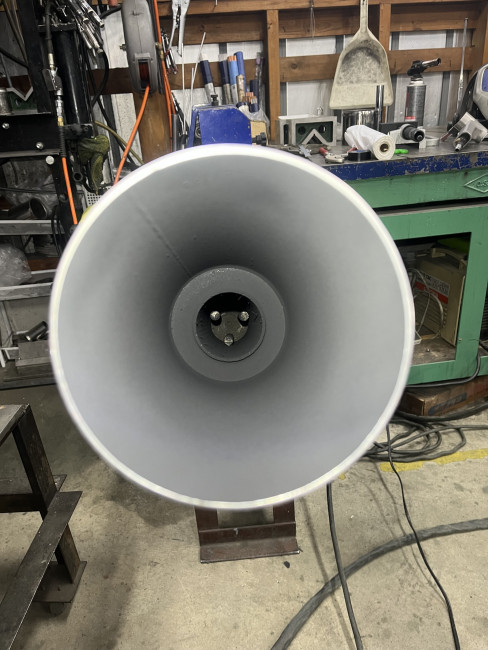

内側は目立たないようサーモガードで艶消しブラックに。

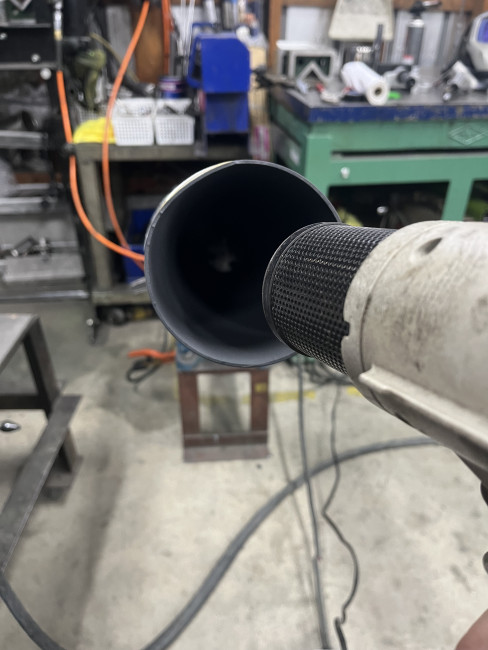

塗装後は入熱処理を行い、確実に乾燥・定着させていきました🤗

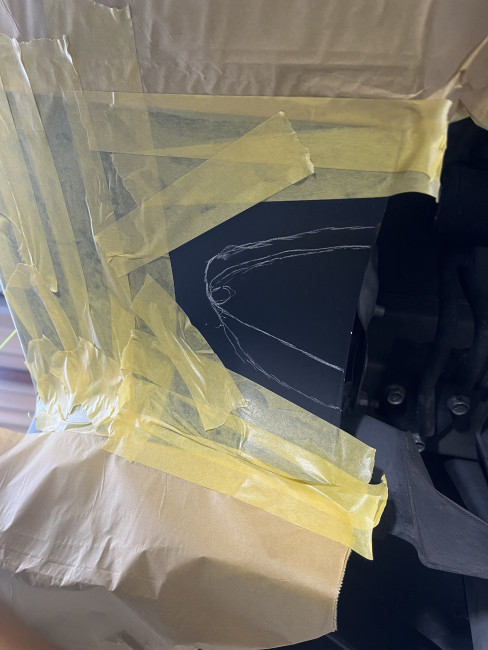

ディフューザー加工へ入ります。カット前に周囲へ干渉しないようにしっかりと保護を行い、作業準備！

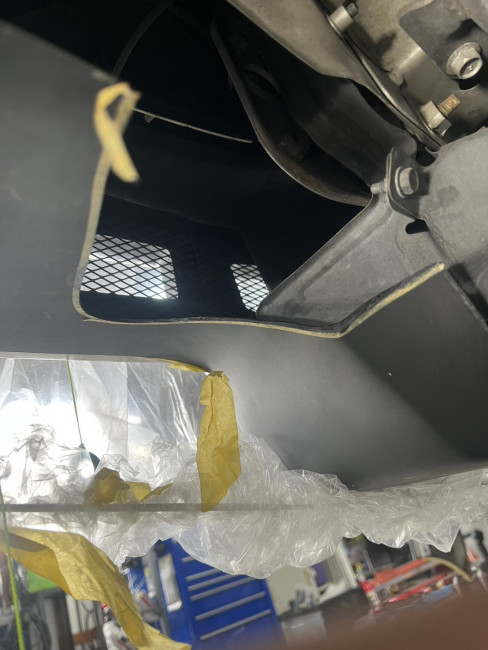

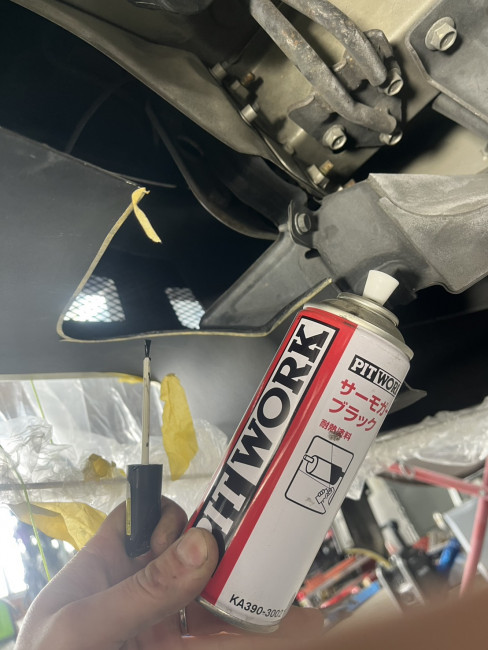

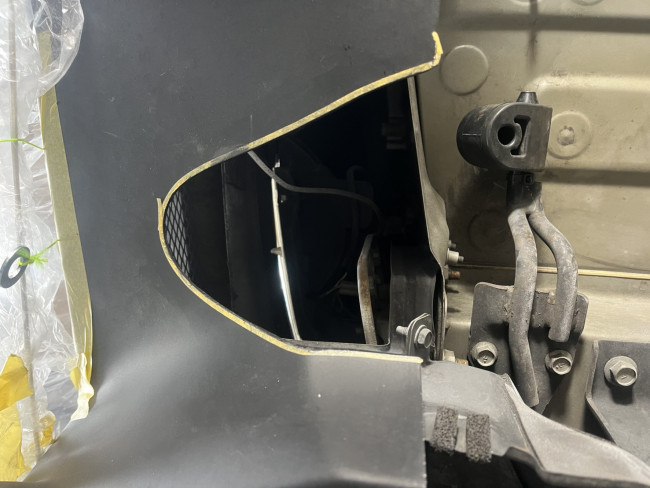

加工後の断面はサーモガードブラックにてタッチアップ(`･ω･´)b

断面が目立たないようにします💫



細部まで仕上げた後、最終確認を行い完成です💁‍♀️


最後にリアピース製作。

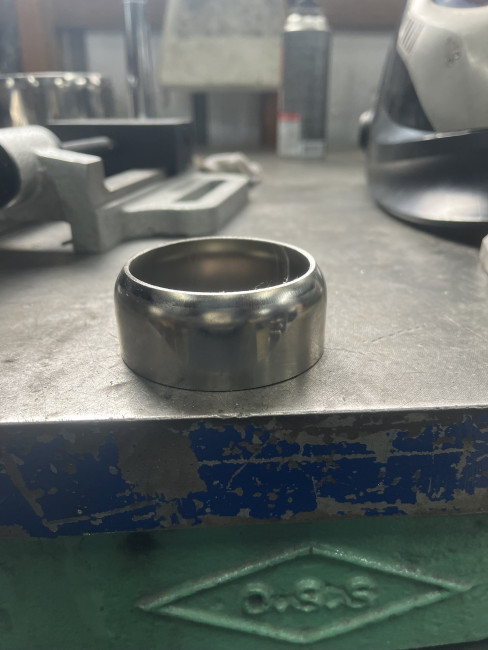

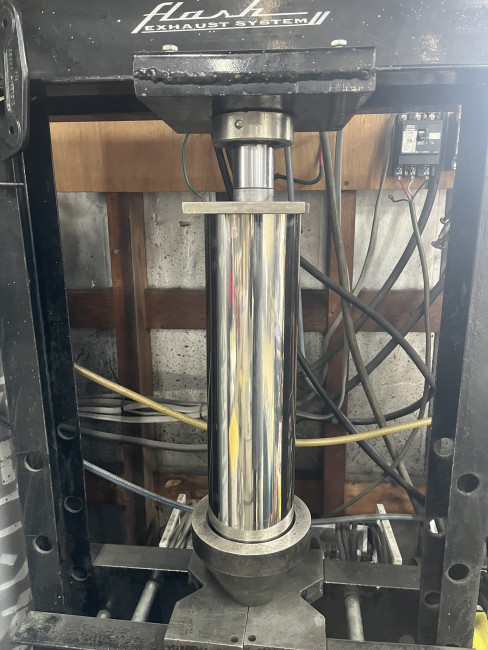

フランジ部の径変更からスタート('ω')ノ

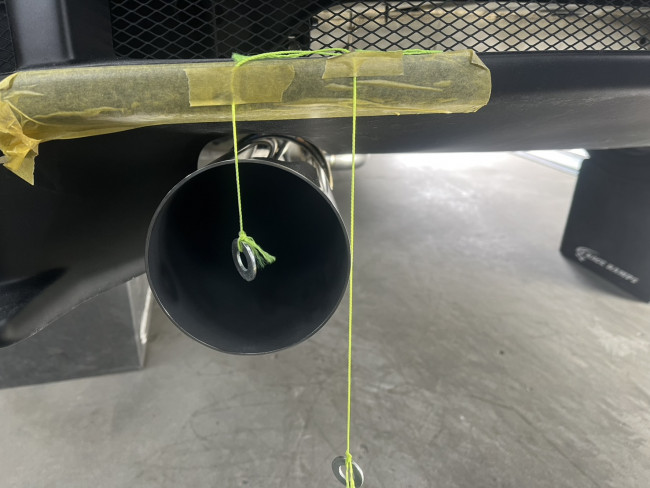

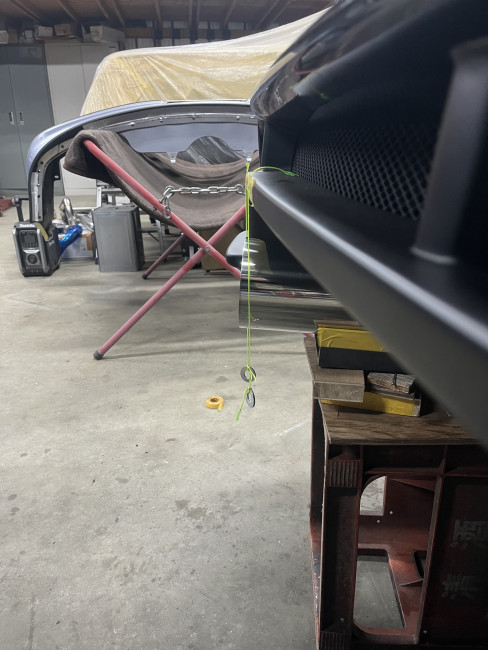

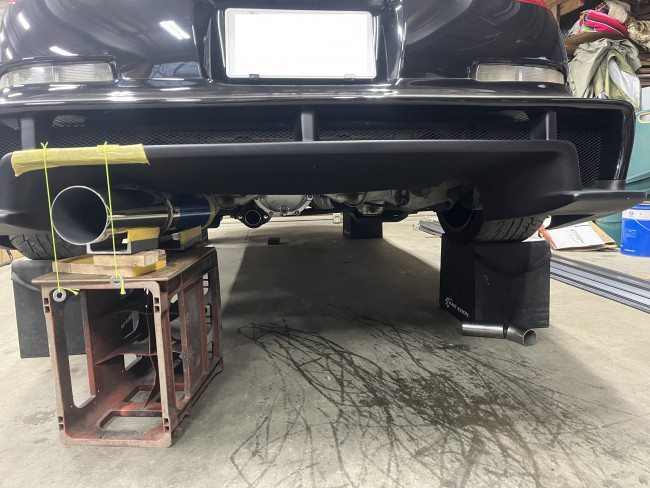

下げ振りを使用して位置出しを行います❗


出面・角度を細かくチェック✅

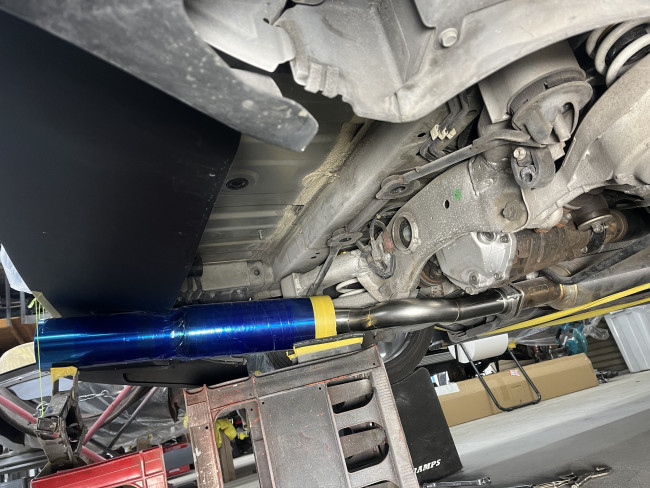

パイピングを進めながら取り回しを整え、仮合わせを繰り返し行いながら精度を高めます。

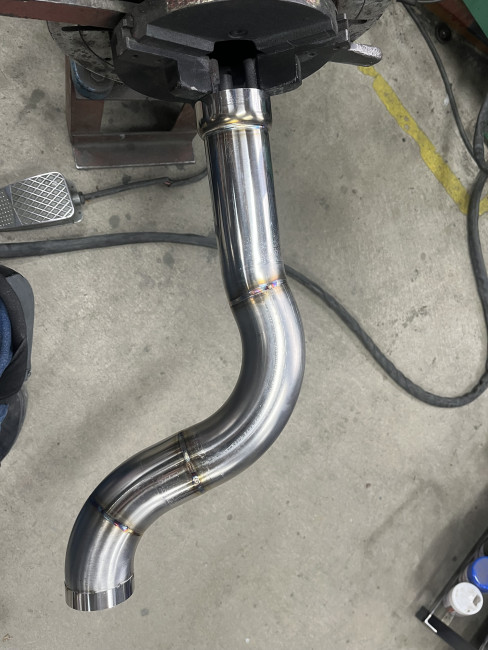

位置が決まったところで各部を溶接し、形にしていきます🔥

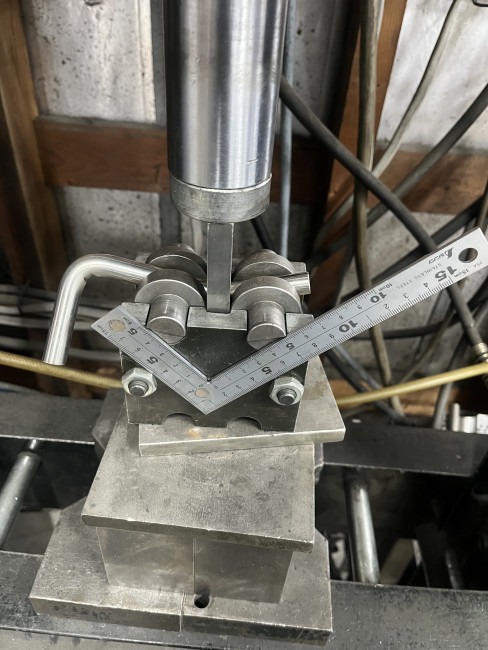

取付位置を確認しながらフック製作開始👀

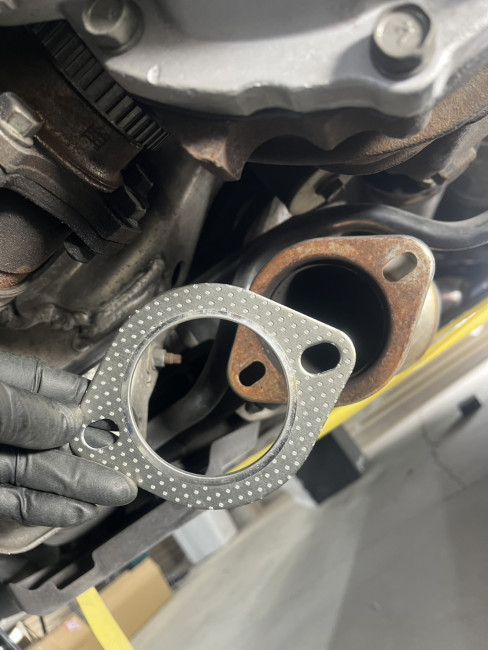

ガスケットは、新品に交換してリフレッシュしました🫧

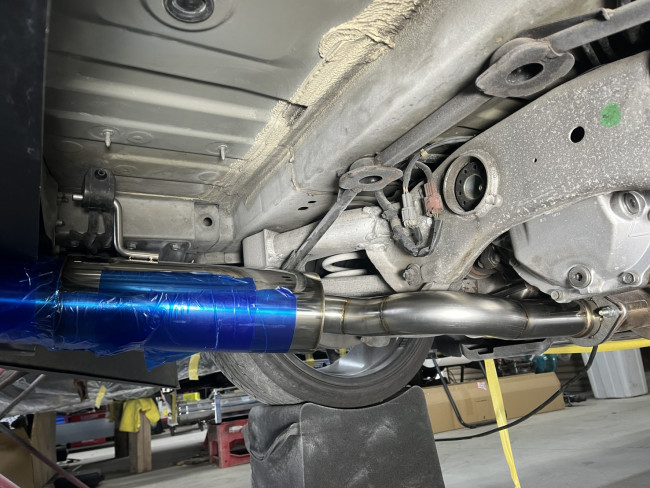

製作したフックを車体へ仮留め。

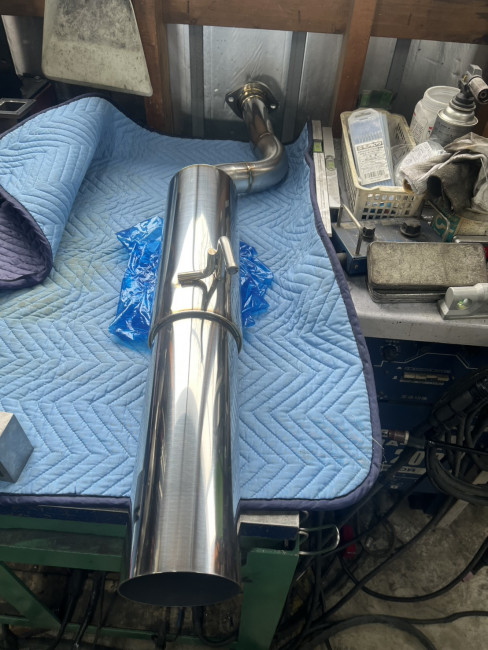

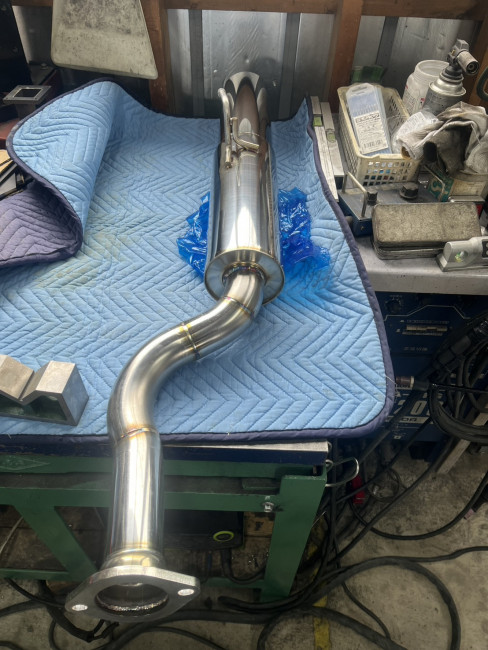

位置出し後、フックを溶接します🛠️

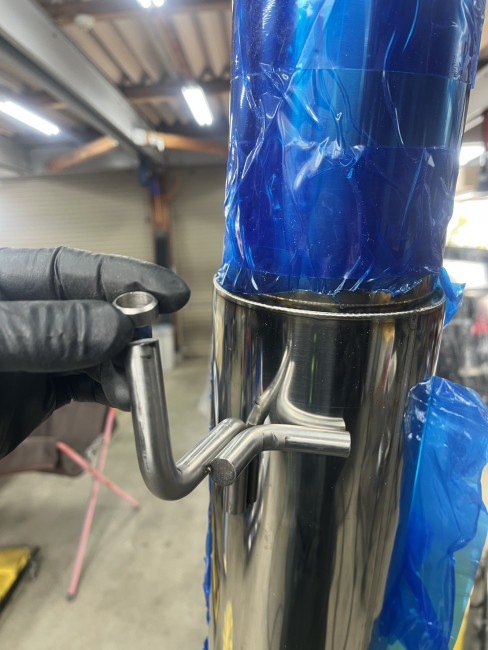

補強と抜け止めを施し、強度と安全性を確保( •̀ ω •́ )✧


本溶接。

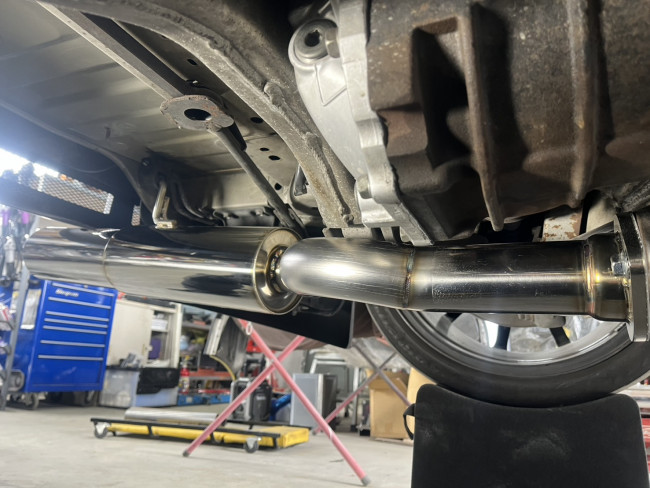

確実に固定し、車体に取り付け作業完了です😉

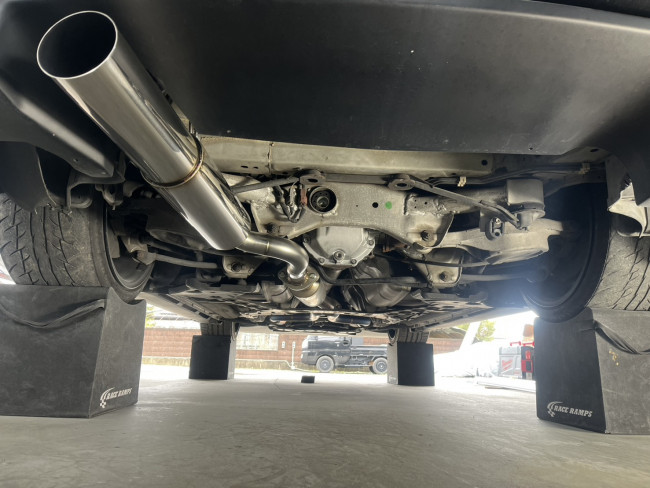

↓リア側から

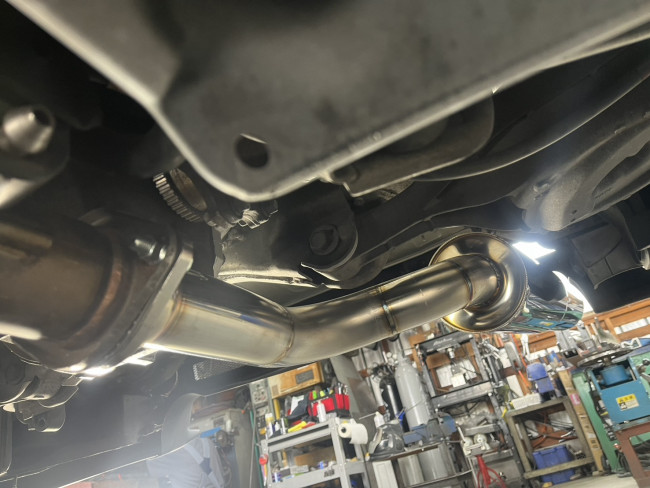

↓フロント側から

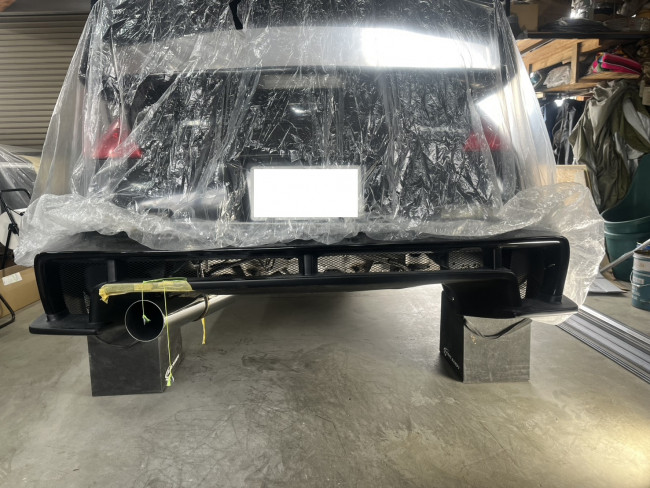

↓下げ振り外し前

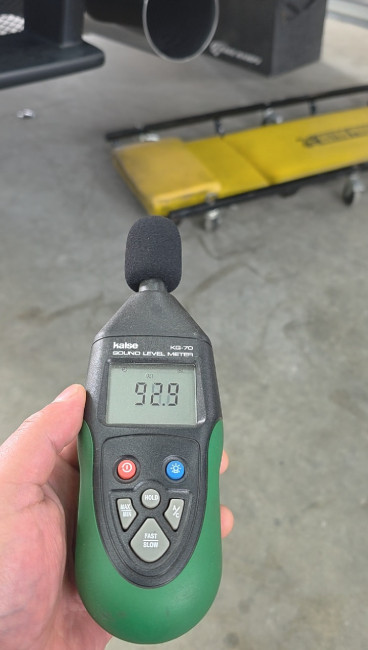

音量計測を実施！


近接排気騒音が問題ないことを確認し、安心してお使いいただける状態に仕上がりました☺️♬

この度はご依頼いただきありがとうございました🫶
