"TERCEL" インタークーラーのステー修理/インテークパイプ製作

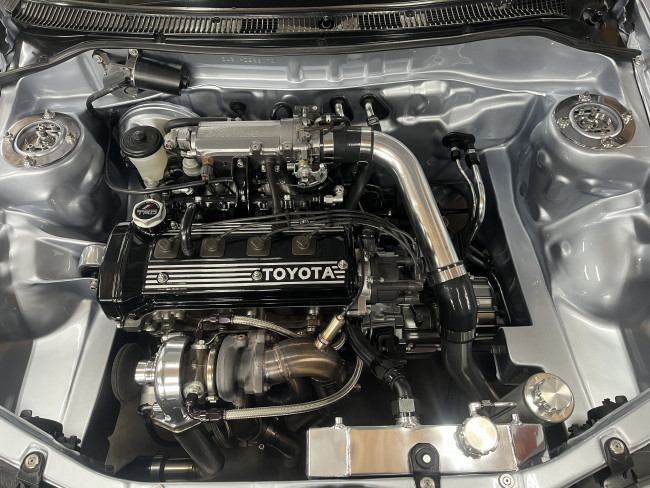

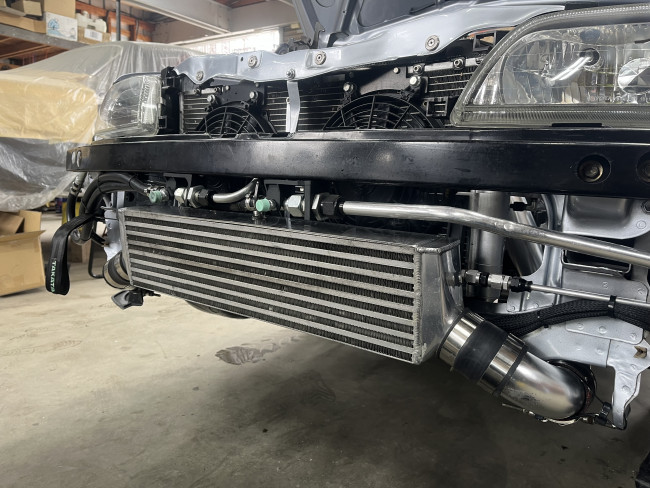

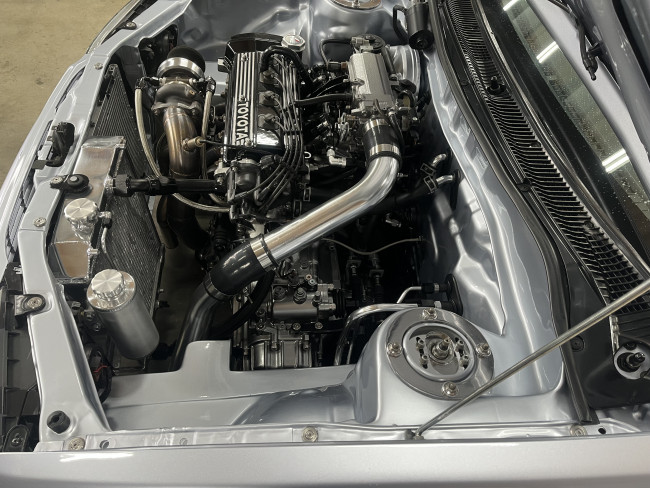

↓作業前のエンジンルーム




まずはインタークーラーの修理から行います🛠️

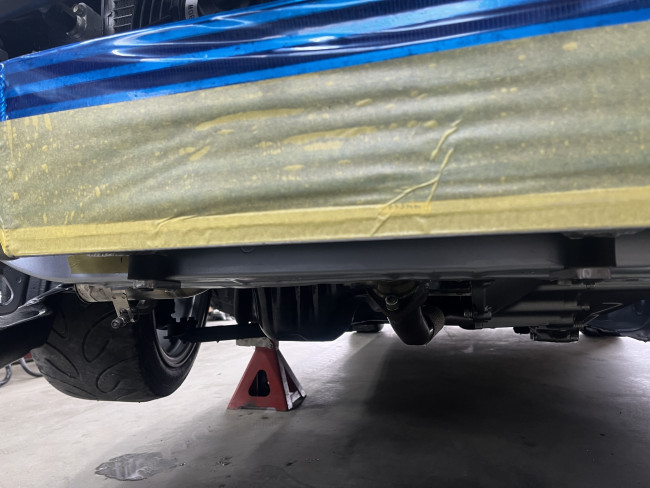

バンパーの取り外し。

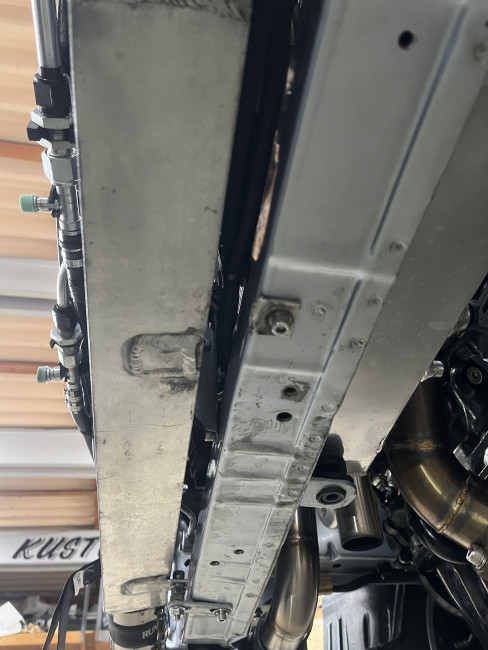

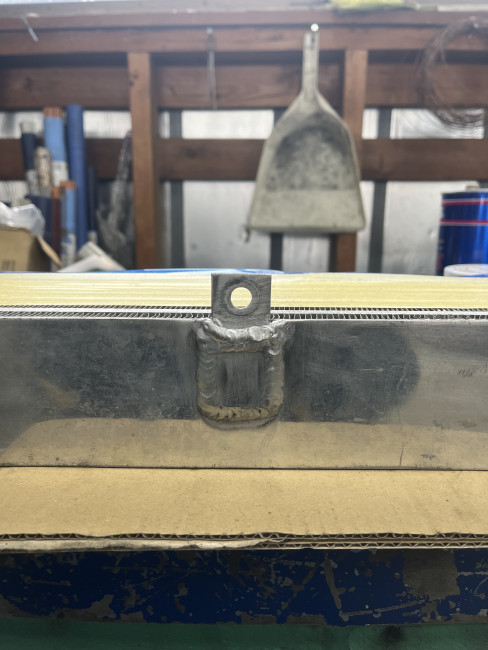

インタークーラーステー加工前。

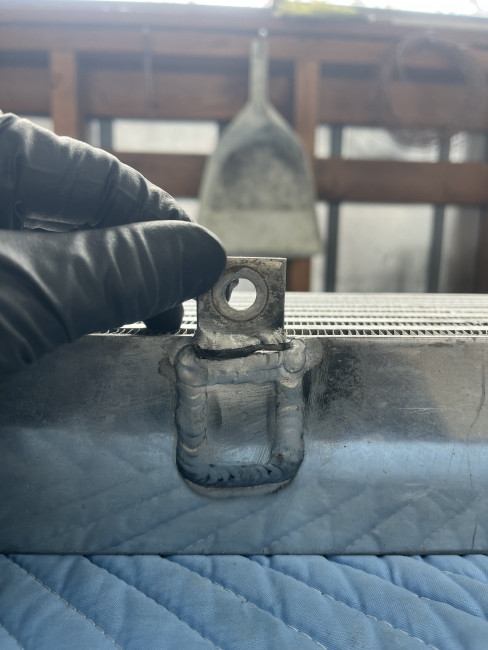

現状を確認👀ステーに歪みやダメージがあり、このままではしっかり固定できない状態でした...



修理を開始。

ダメージ部分を修正しながら形状を整え、固定できるように調整していきます(`･ω･´)✊



車体に合わせて位置出しを行いながら仮留め。

ズレや干渉がないかをここで確認していきます🙇



位置が決まったら本溶接🔥

強度を確保しつつ、振動にも耐えられるように仕上げます✨

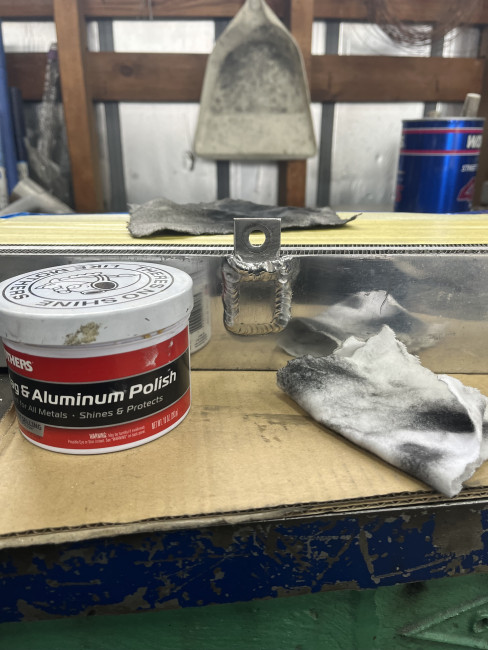

磨き作業。溶接部をきれいに整えました(^^)/



フレームとインタークーラーをつなげるため、新たにブラケットを製作。

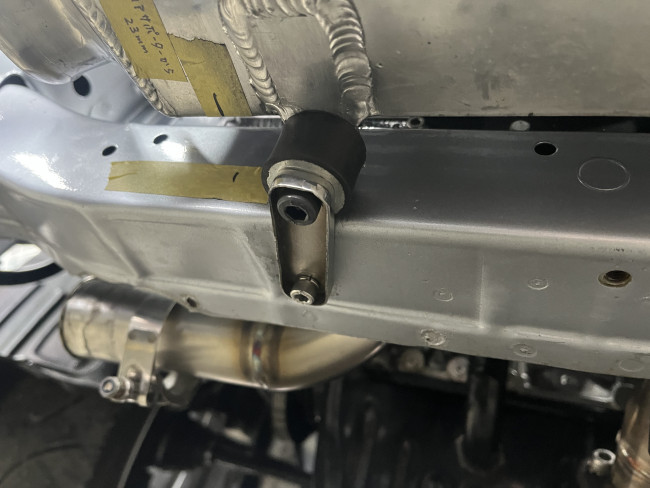

インタークーラーとステーの間に防振ゴムを取り付け。
元はリジッド固定だったため、振動によるクラックが大きい原因ですね！防振ゴムにより振動の負担を軽減します🙆‍♂️

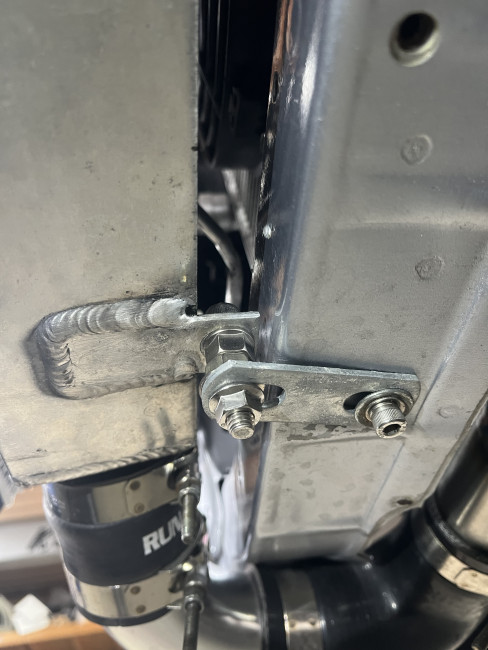

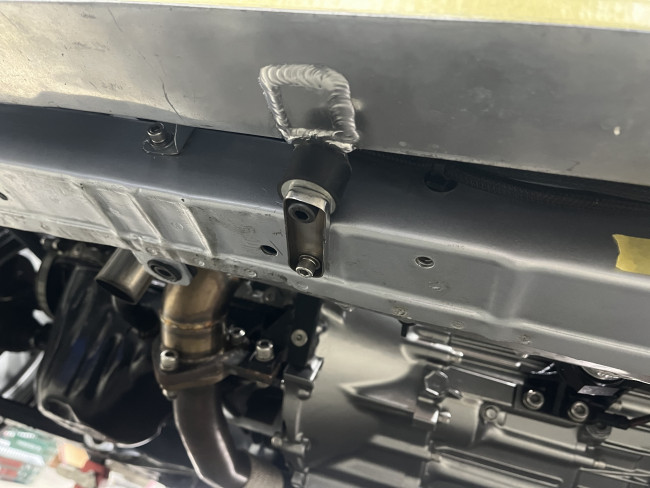

ブラケット、ステーともにしっかり固定され、安心して使用できる状態になりました✌



インテークパイプ製作に入ります！🔧

下流側のパイピングを実施🫡





パイプの角度や長さを細かく合わせていきます。

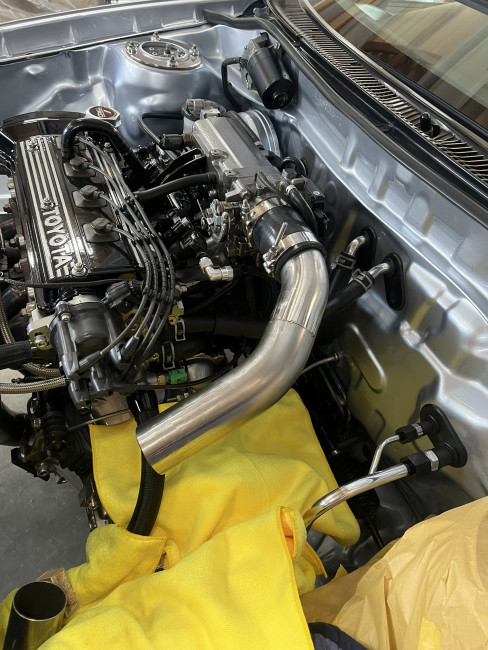

干渉や負荷がかからないよう確認しつつ、スムーズなレイアウトになるよう調整✋段々と形になってきました❗

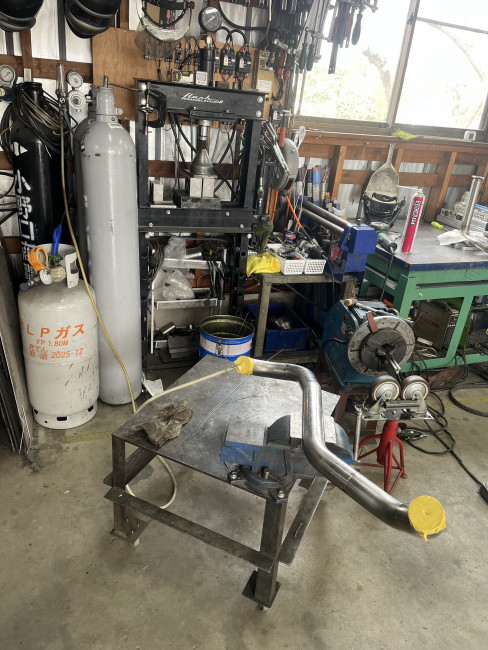

今回はビードカット(溶接痕を無くす)をするため、裏波溶接をします。

バックシールドガスを配管内部に溜めて溶接🔥 裏ガスを循環させるため開口部を塞ぎ、出口に小さな穴をあけてガスの入り口と出口を用意します！

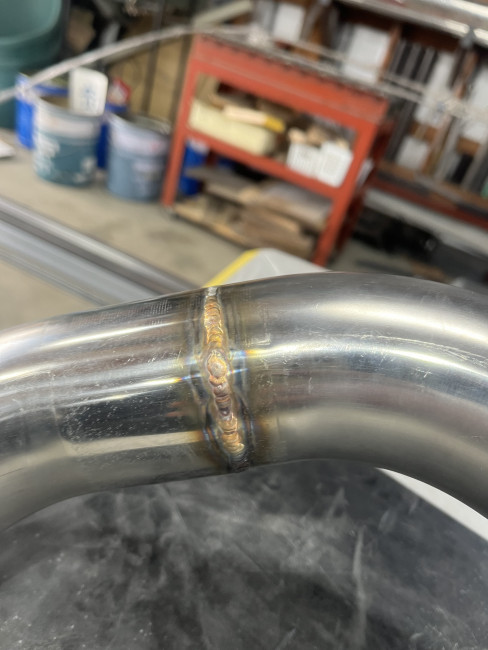

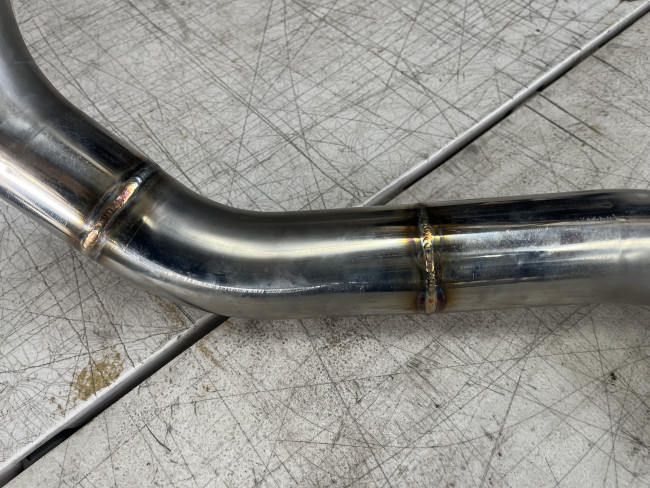

👆本溶接後

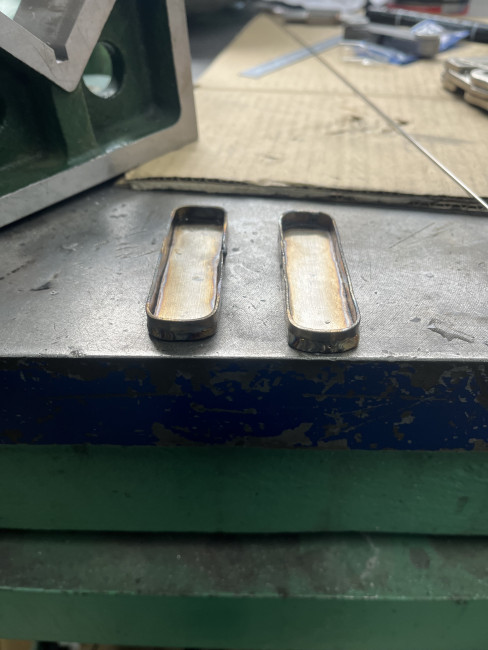

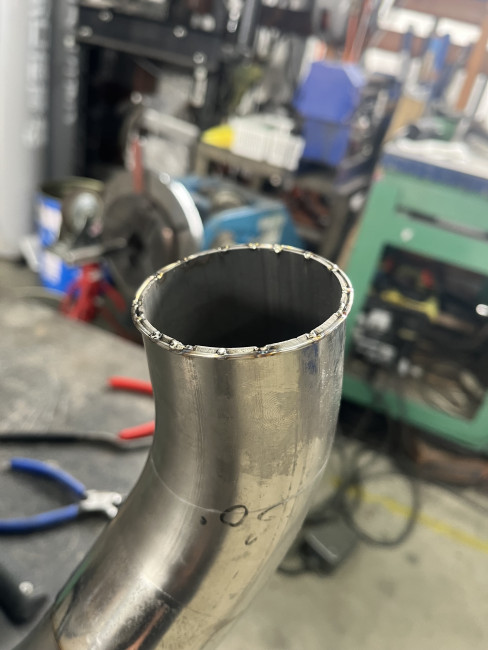

ホース抜けを防ぐため、パイプ端部に抜け止めを製作('ω')



次はインテークパイプ（下流側）の磨き作業へ。

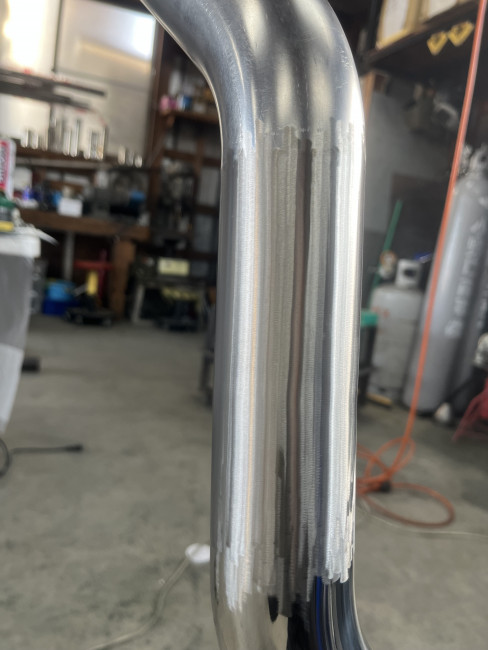

削り砥石でギリギリまで削り込み、形を整えます⚡

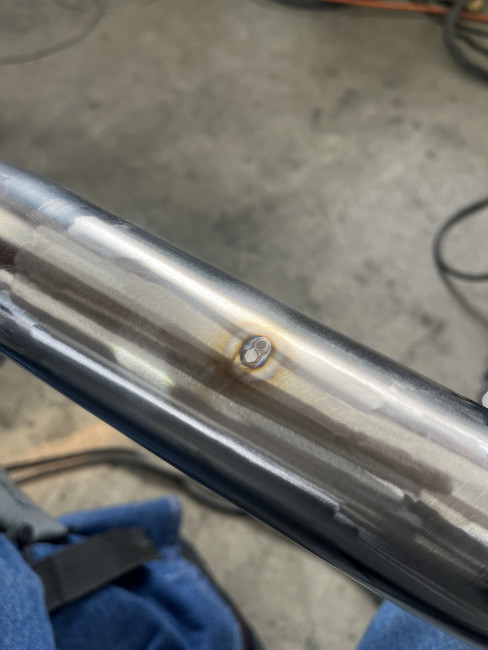

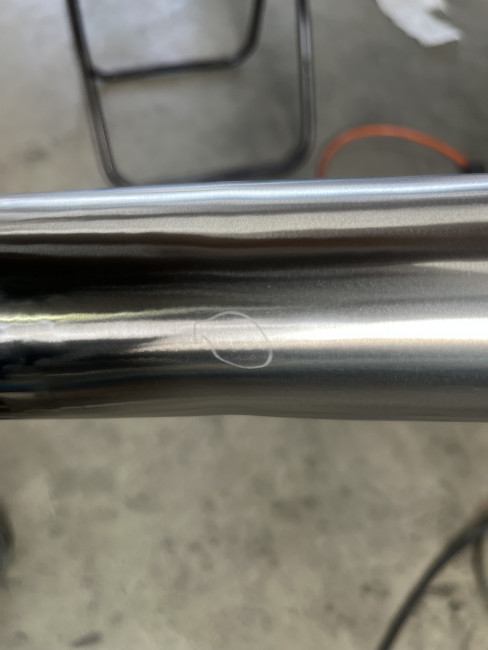

その後、ぼかし作業。表面を仕上げていく中でピンホールを確認👀



該当箇所は再度溶接で埋めて修正。

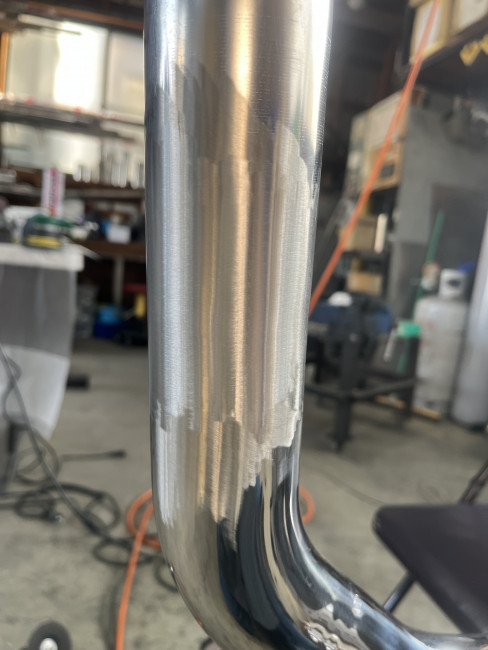

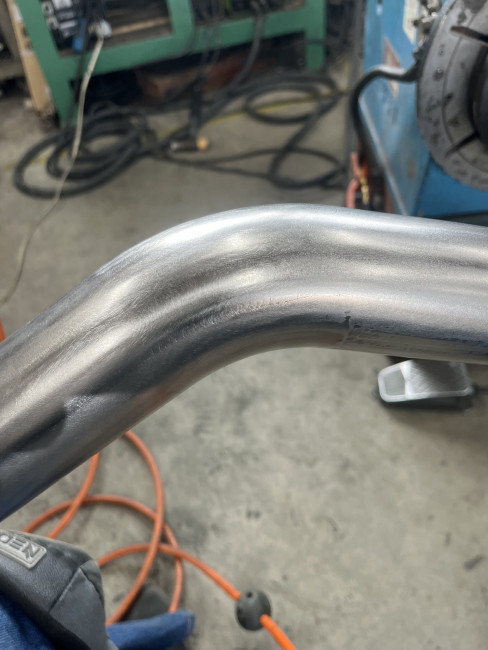

消して再度ぼかし('ω')ノ

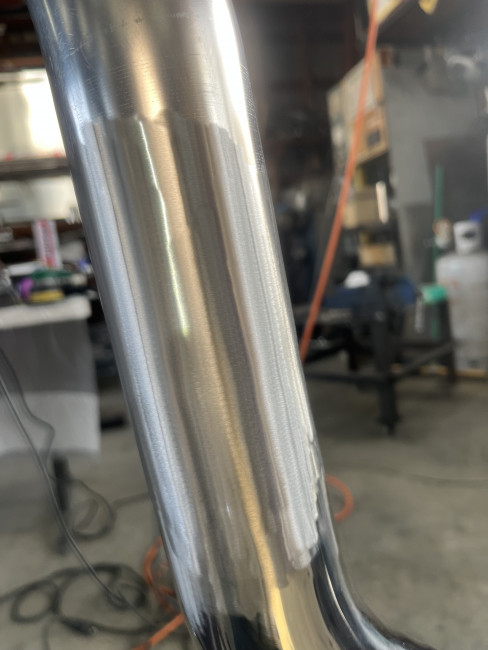

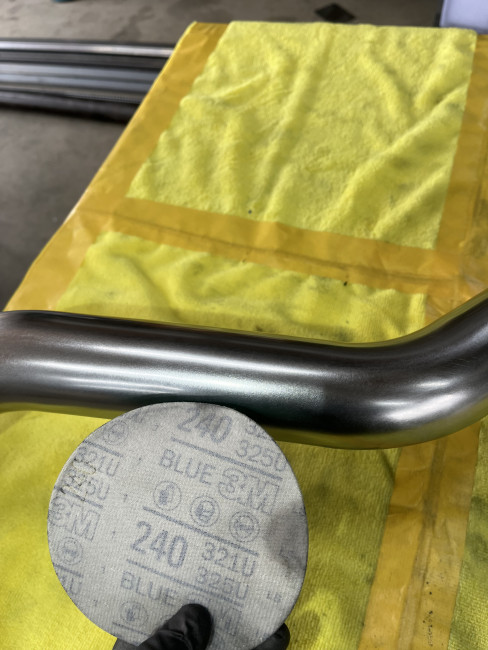

番手を上げながら表面を整えていきました🙋‍♂️

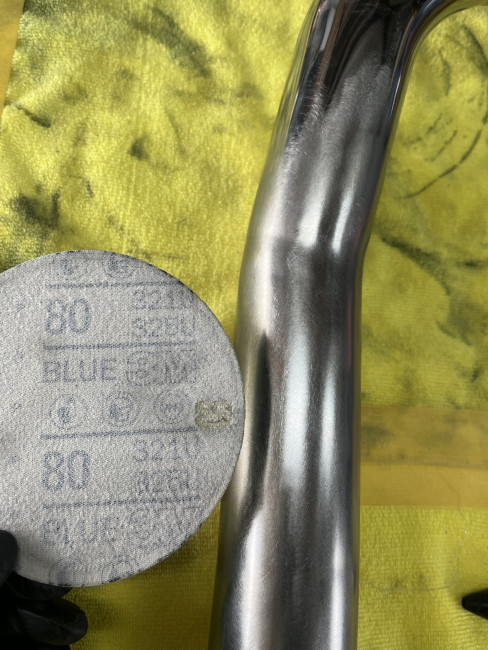

ダブルアクションを使い、全体を削っていきます！仕上げに向けての土台作り😎

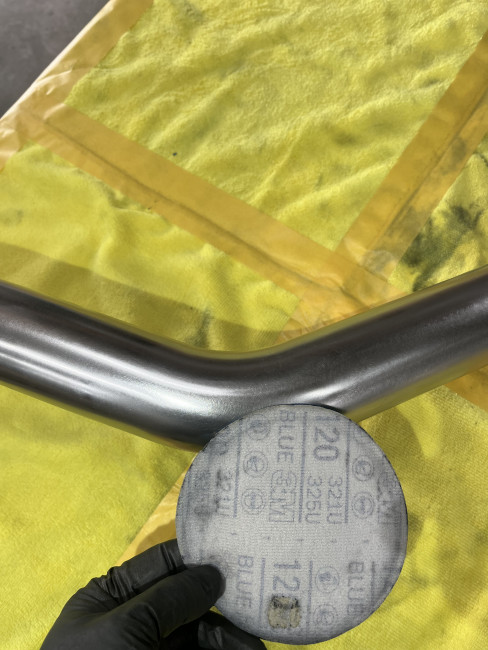

曲げパイプ製造上の傷も丁寧に落としていきます🙇‍♂️

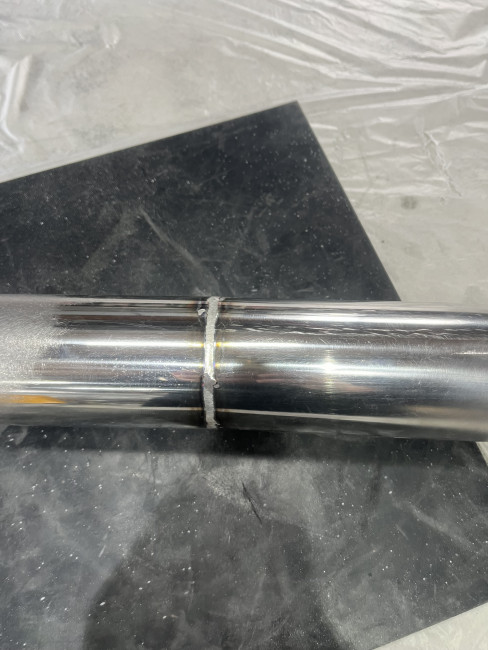

傷を落とし、全体をきれいに仕上げました✨

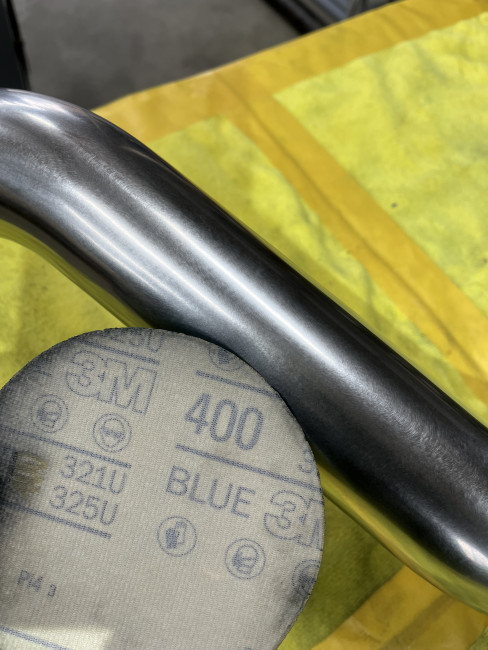

番手を上げながらさらに表面を滑らかに...☺️☆

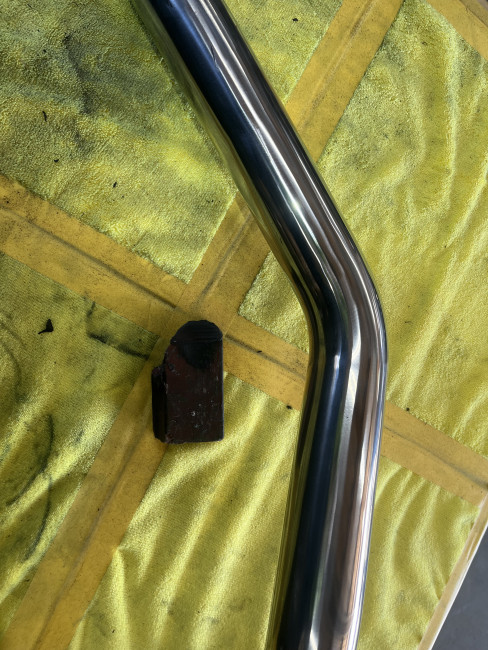

赤棒を使用して研磨。

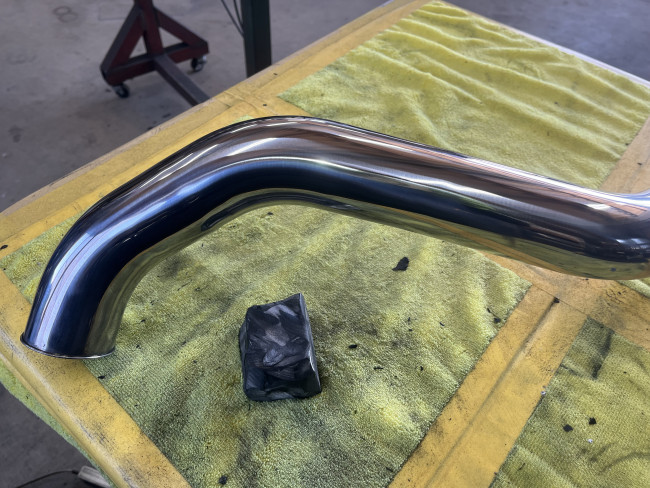

白棒にて研磨。

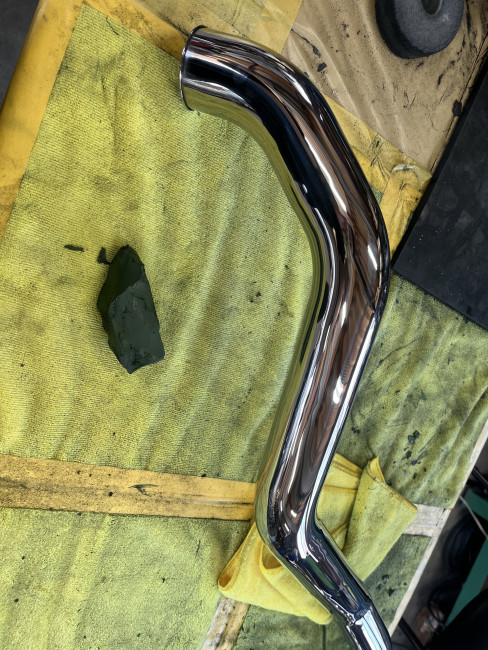

最後に青棒で仕上げ研磨✨

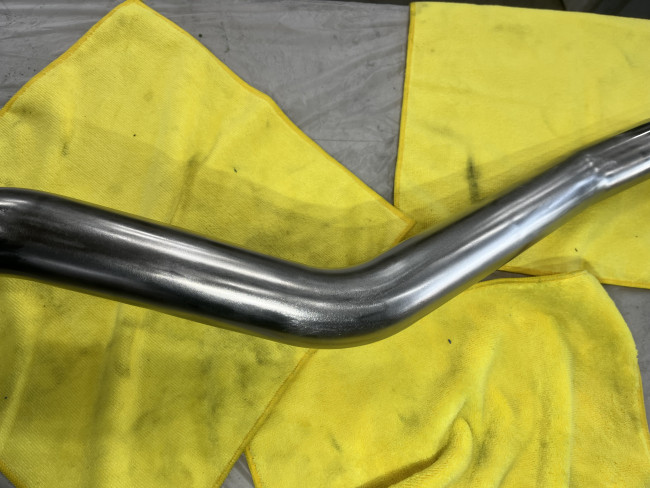

細かな部分まで磨き込み、より深い艶が出ました(*'ω'*)これにて磨き作業完了です！

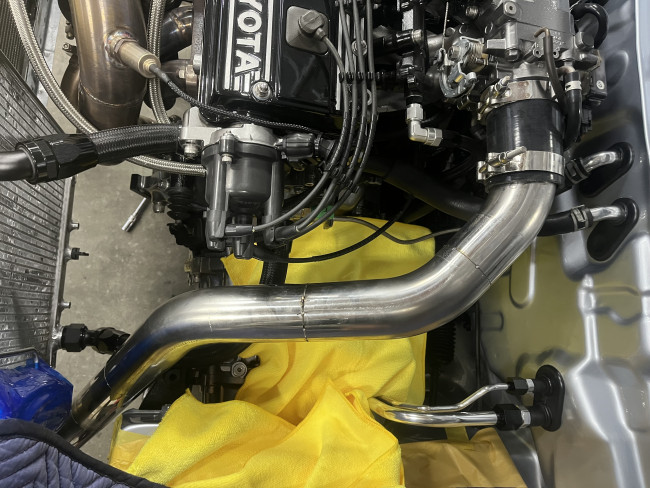

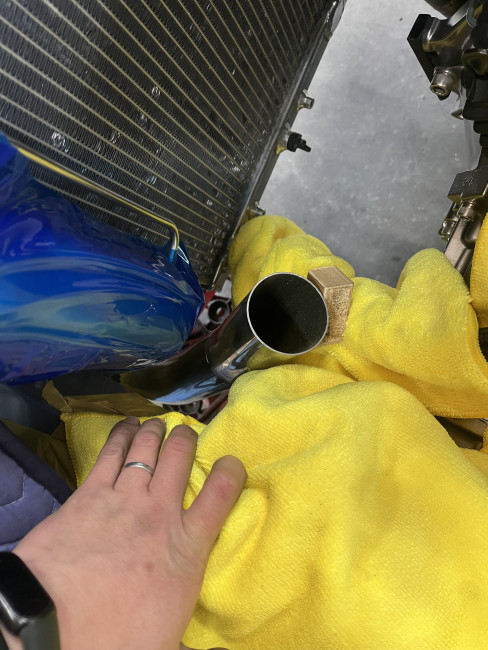

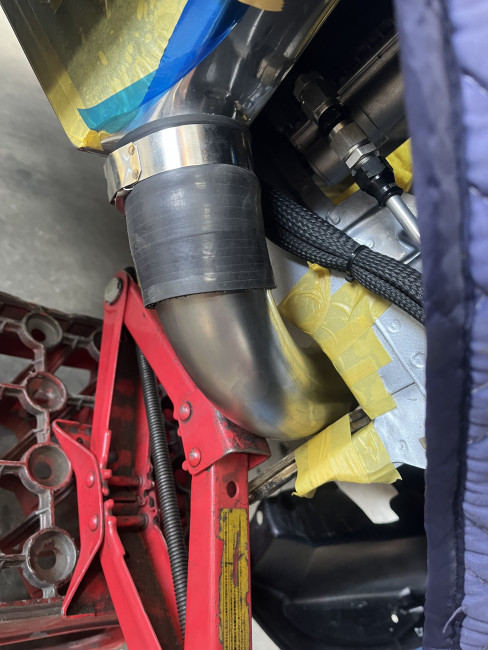

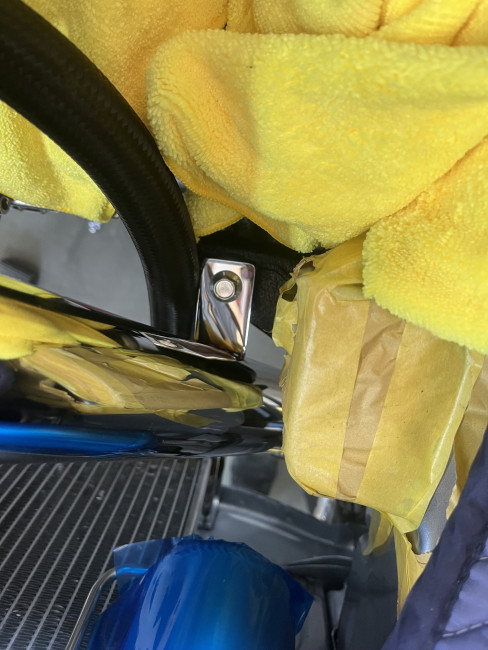

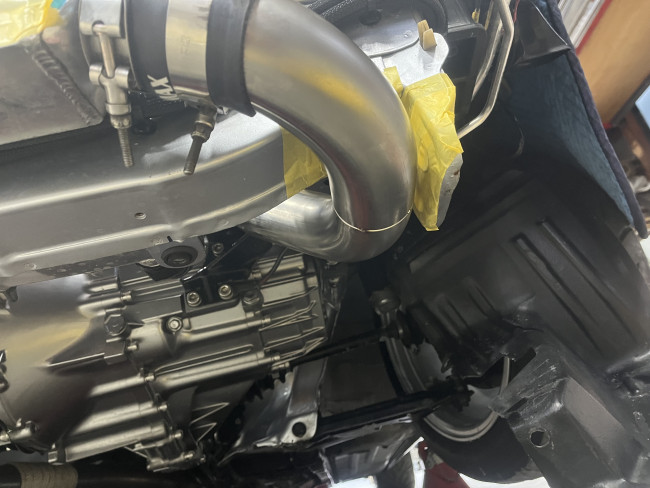

車載にてステー仮留め。

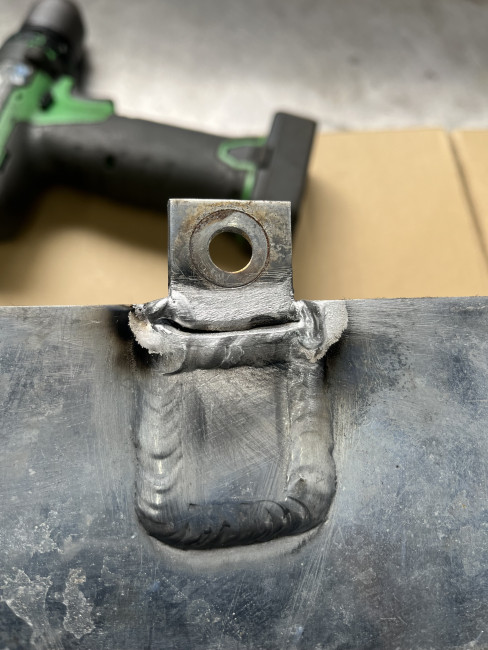

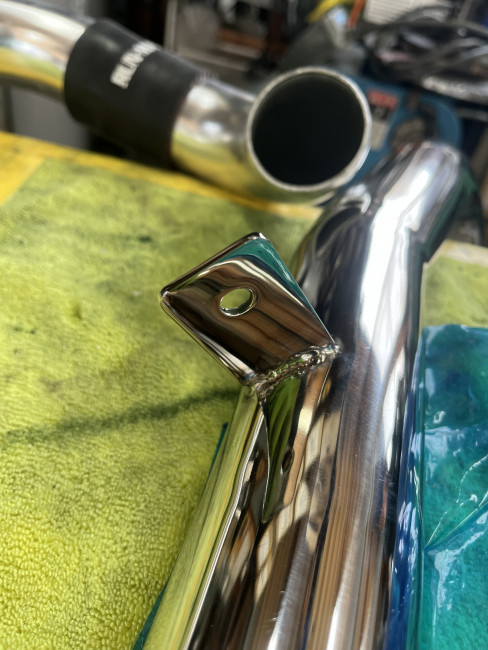

仮合わせ確認後、一度取り外して本溶接。溶接後は表面を磨きました✊

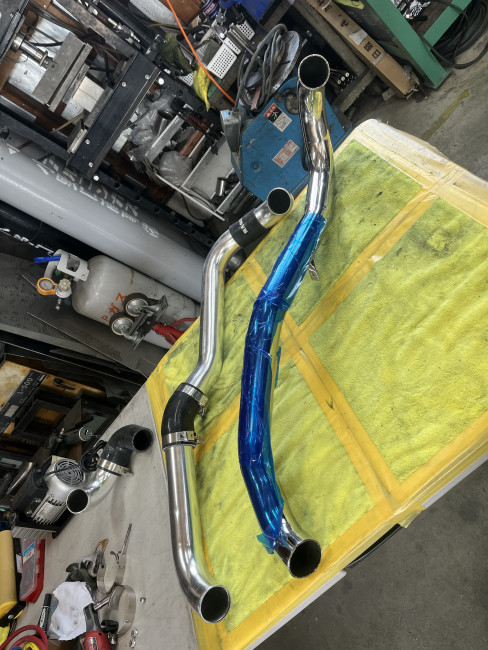

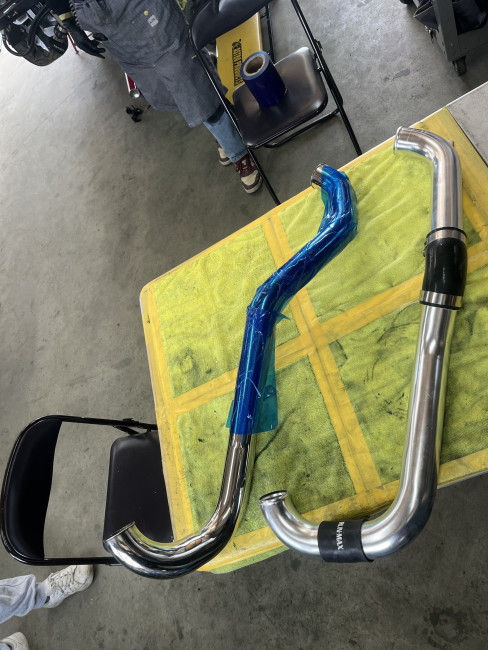

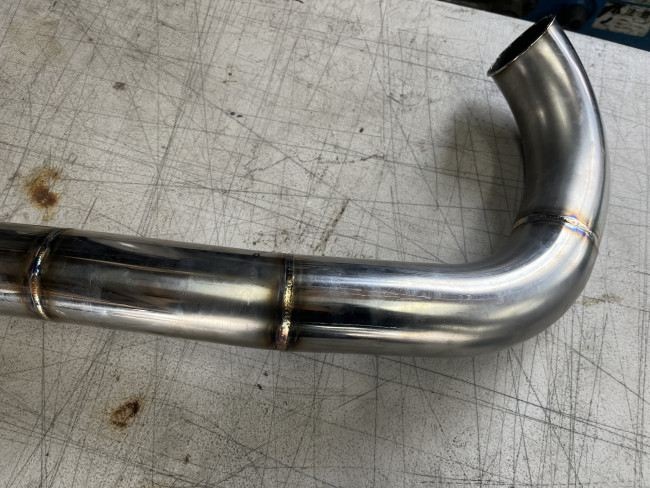

インテークパイプ（下流側）製作完了です🙆
次回は、インテークパイプ製作（上流側）/エアコン配管ブラケット交換、フェンダーライナー固定ブラケット製作・交換を行います(*'ω'*)
