強化デフ製作

今回は、業者様から強化デフ製作のご依頼をいただきました☺️🌱

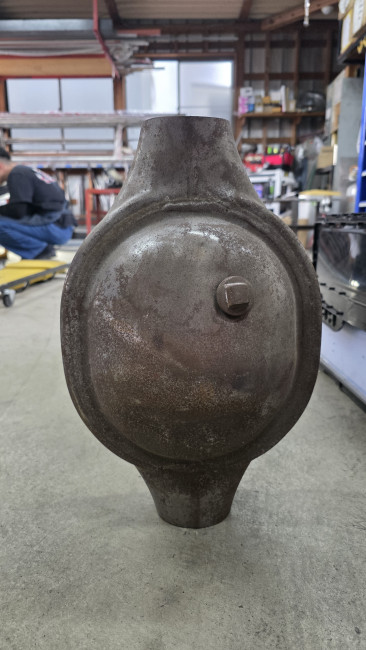

純正ホーシングを切断して、真ん中だけを使います！

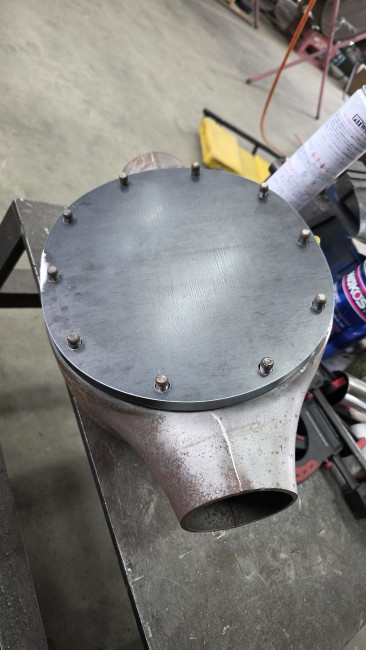

歪まないよう補強治具をセット💪

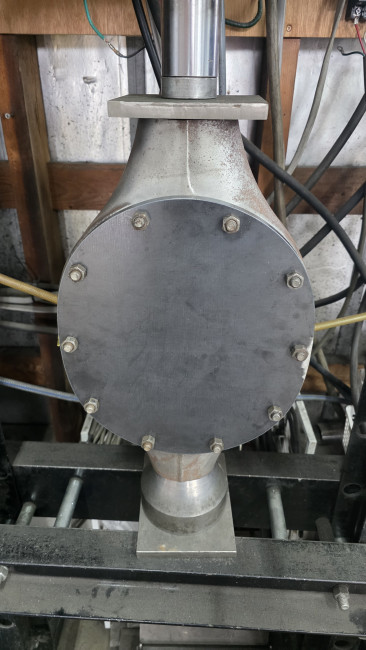

プレスで切断面を成形していきます！

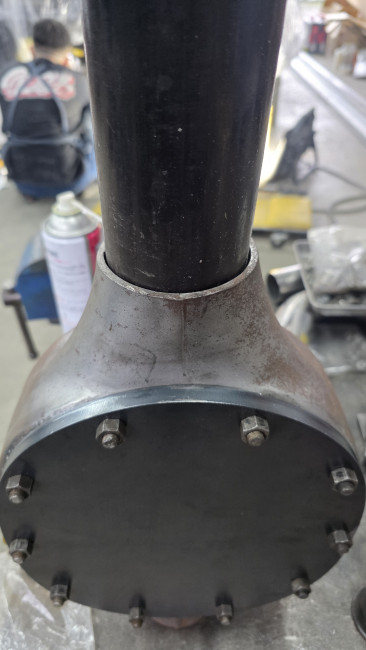

内径が使用するチューブの外形となるよう更に成形✌

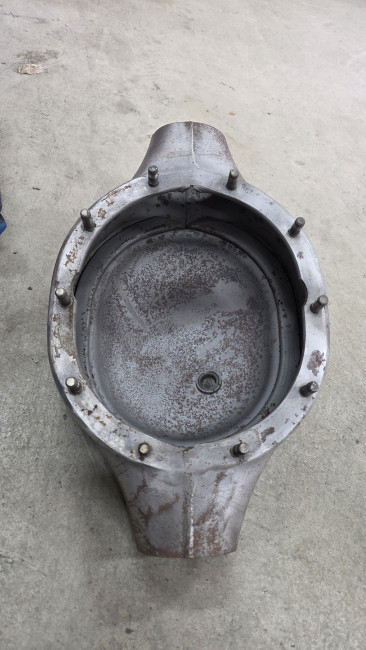

ここから清掃作業。

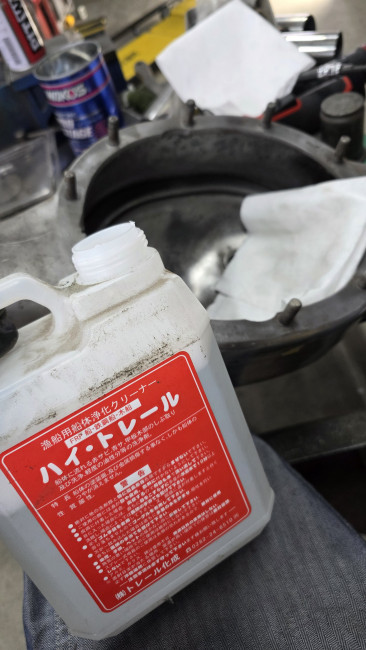

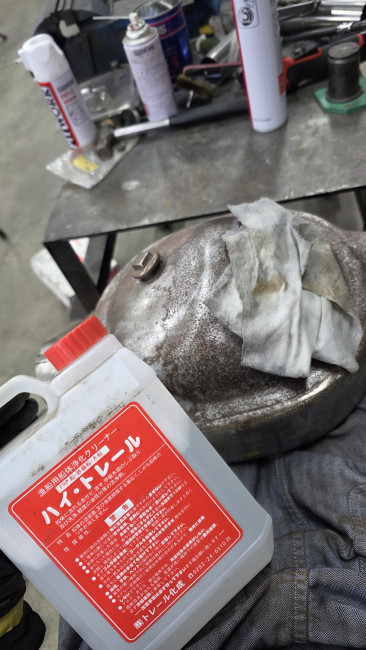

ハイ・トレールを使用してサビを落としていきます！

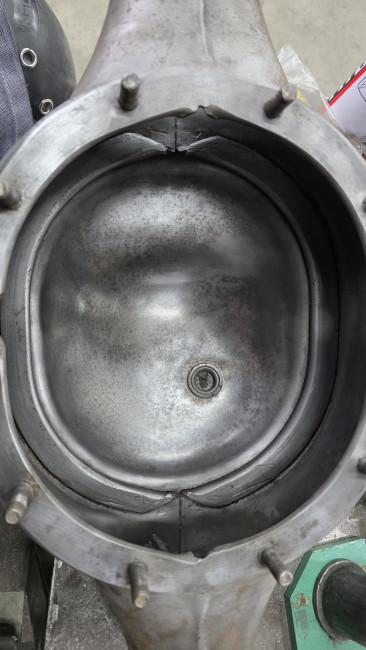

綺麗になりました！

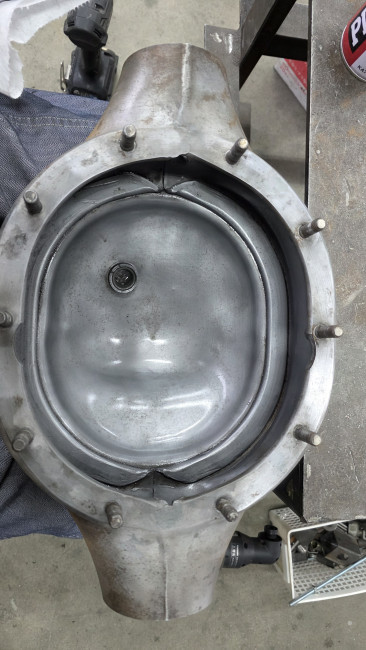

サビ止めのため、グリスを塗布。

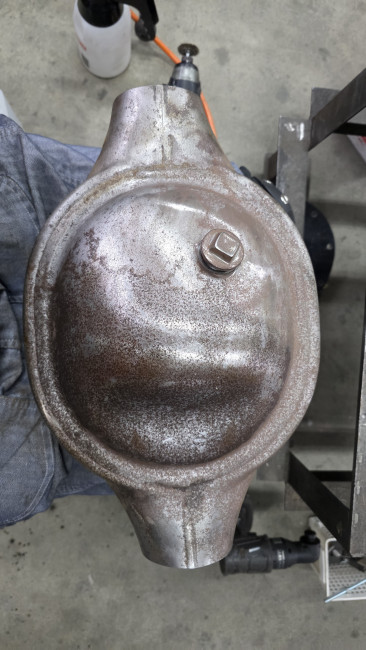

外側もサビがひどいためこれから綺麗にしていきます(';')

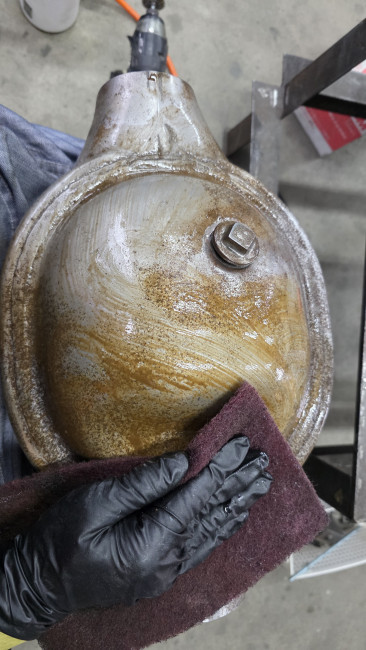

👆サビ落とし中

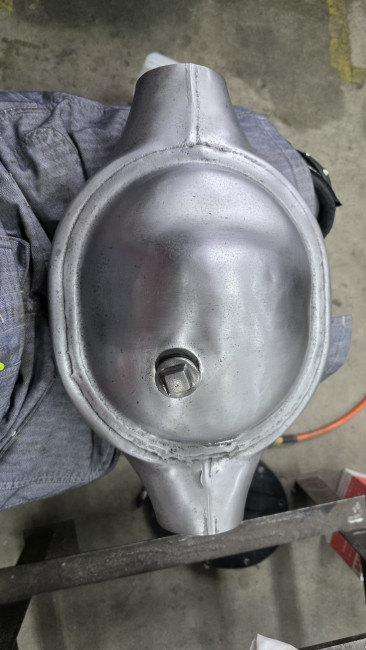

こんなにピカピカになりました👏！

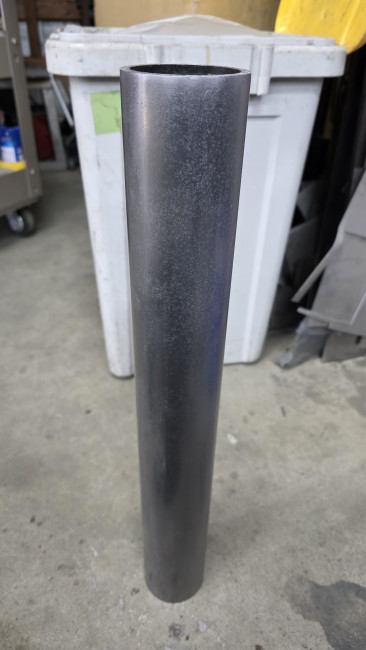

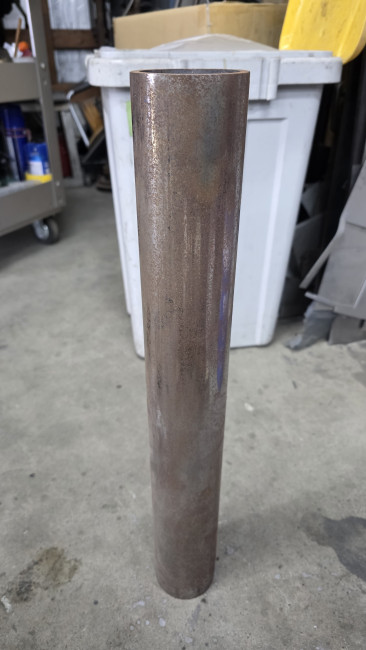

チューブのサビも落とします。


下地処理をしっかりと💁‍♀️仕上がりと耐久性を考慮して細部まで綺麗に整えていきました！

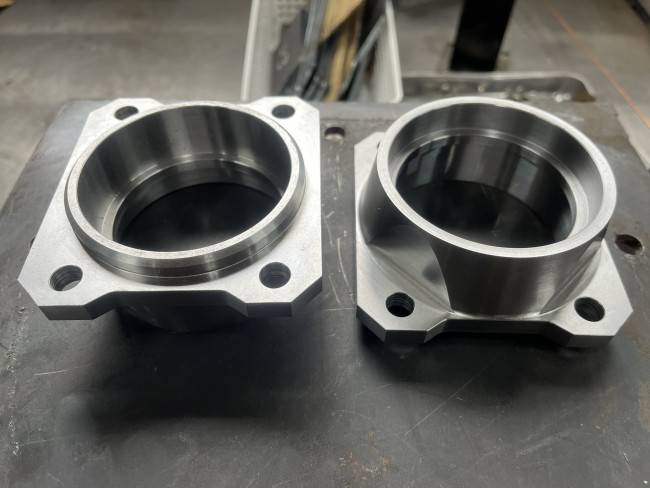

次は、ハウジングエンドを用意。強化デフ用に径を拡張します。

こちらは在庫もしていますので、ここだけの販売も可能です☆

(ノーマルサイズのみ在庫しています)

ホーシングやシャフトの曲がりがある状態で長年使用されてきた場合、

エンドのベアリング部がダメージを受けていることが多いです。

大きな傷が入っていたり、削れてしまい径が大きくなっていたり、真円ではなくなっていることもあります('Д')

そのため、ベアリングのOリングが効かずオイル漏れを起こしてしまったり、ガタが出てしまう場合もあります😱

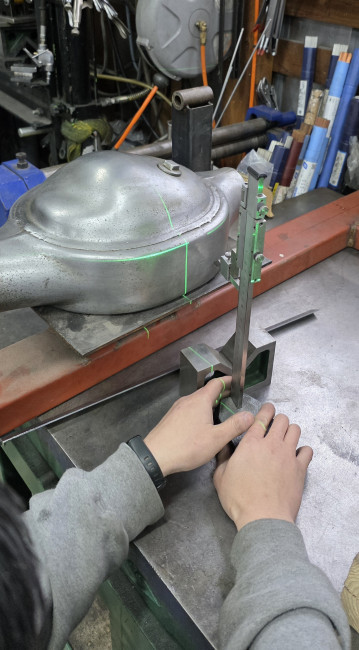

適正な位置にドレーンを設けるため、ハウジングに罫書きを行い、位置出しを実施。

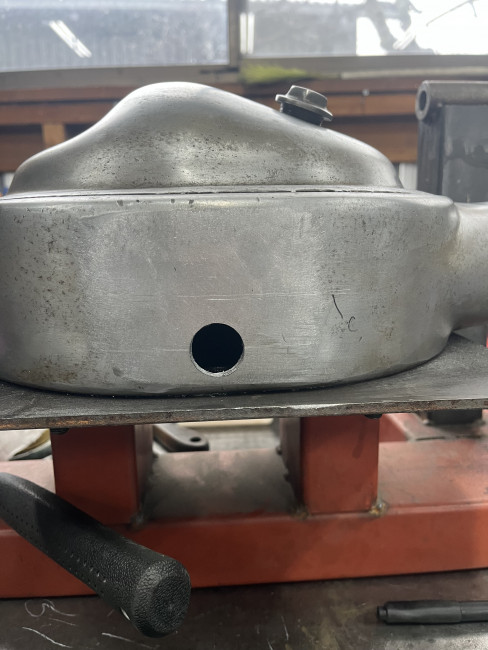

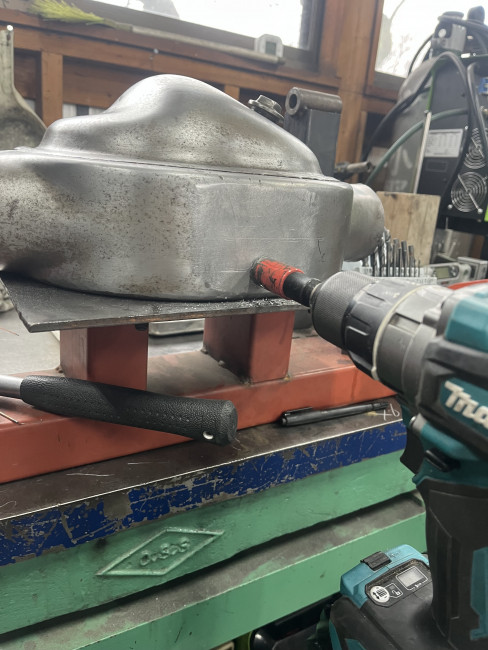

罫書きに合わせて穴開け。後程レインフォースをする予定なので、フロント側にズラして位置出ししています👍

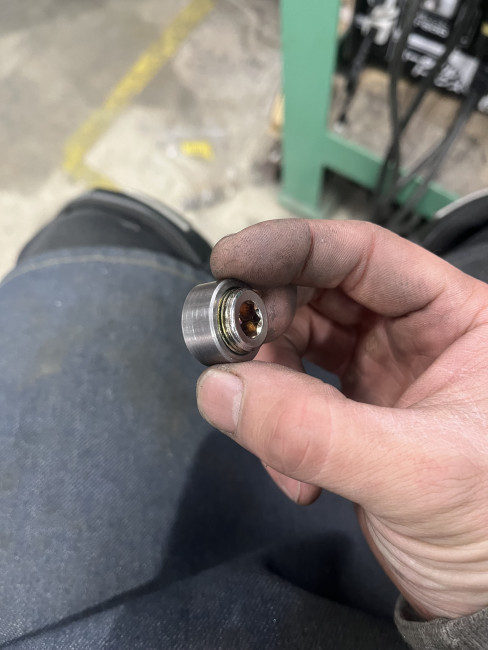

ドレーン用バングスとドレーンボルト。NPTにすることで、オイル交換時はパッキンではなくシールテープ交換にできることと、ボルトの頭が大きく出ないため見た目もスッキリです(^-^)🎶

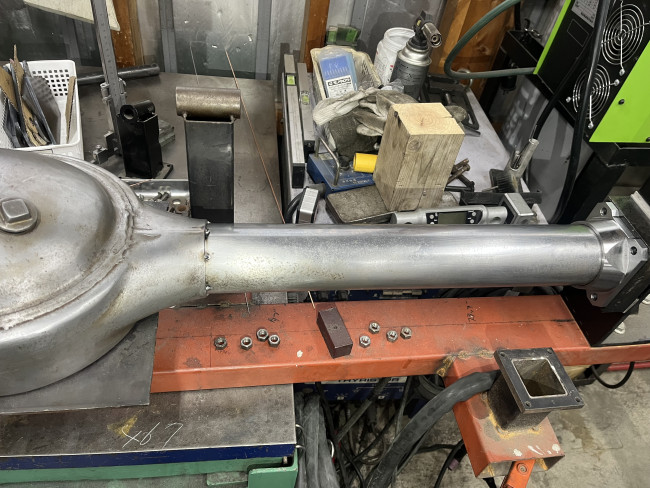

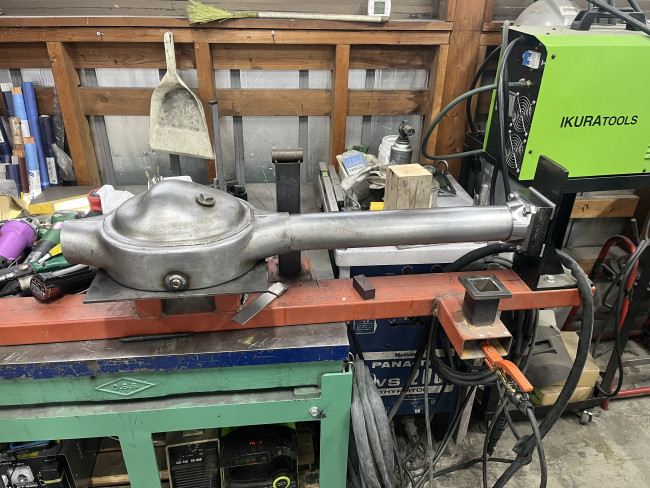

チューブ組み付け。


位置を固定して点付けにて仮留め。

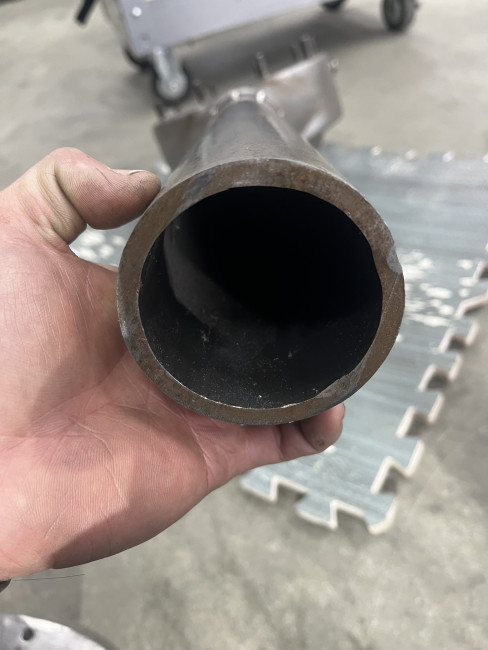

👆使用したﾁｭｰﾌﾞ(t6.0㎜)

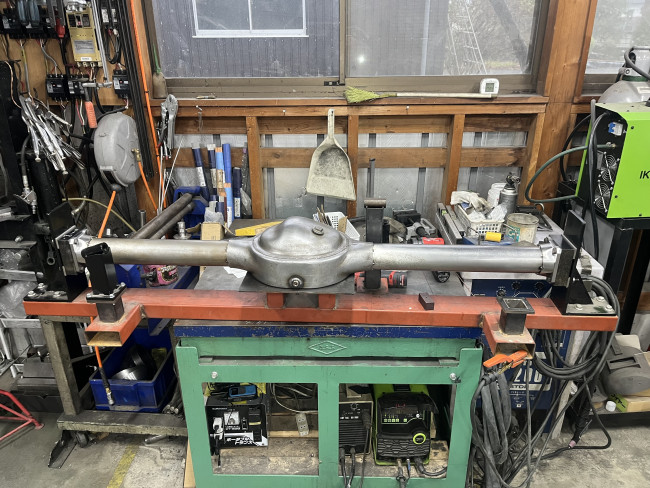

仮組みが完了しました(^_-)-☆

次回は、ブラケット製作に入ります✊まだまだ続きますのでげひ最後までご覧ください😎
