強化デフ製作
前回の続きになります！

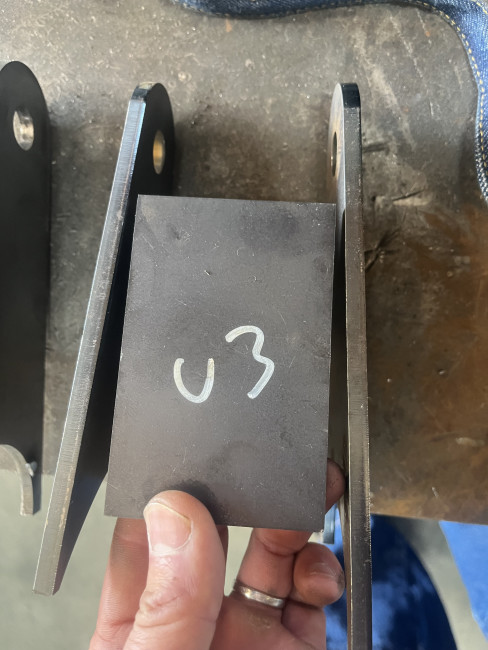

次に、ブラケット製作へ👨🔧
バランスを見ながら加工を進めます！
バランスを見ながら加工を進めます！

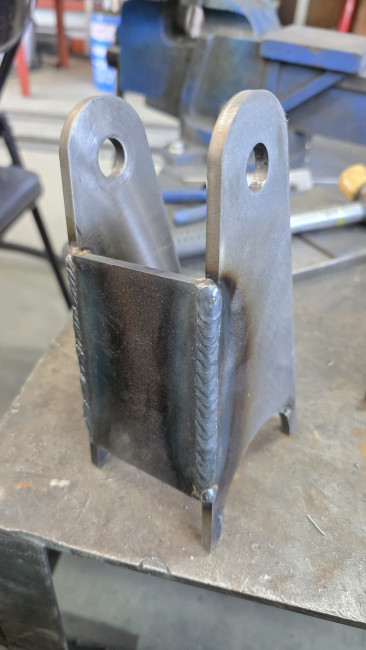

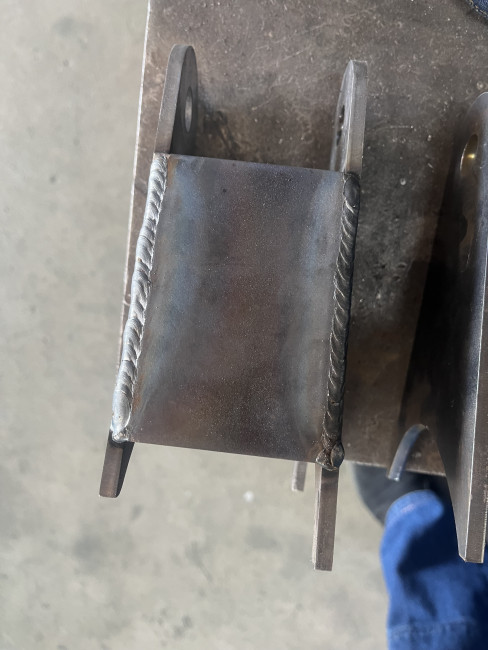

溶接で一から製作。
位置と角度を見ながら組んで、そのまま形にしていきます🫡

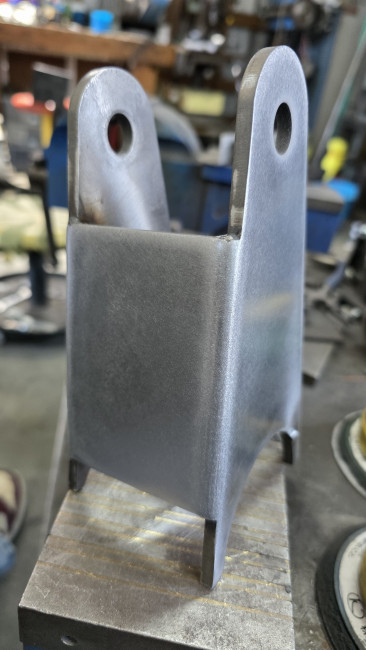

溶接部を削ってきれいに仕上げ。

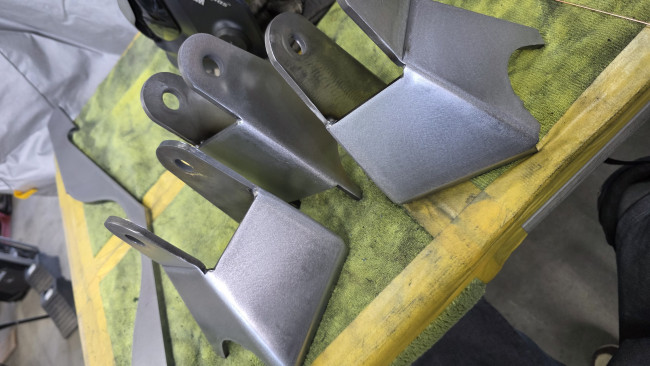

溶接・仕上げの工程を経てブラケット製作完了です❗
_.jpeg)

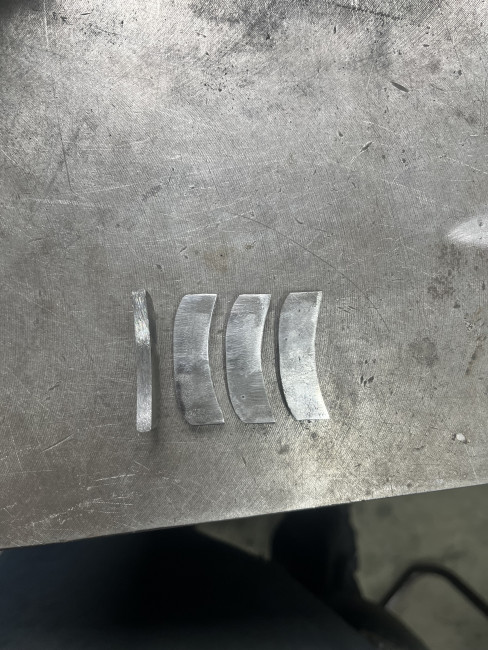

次は、チューブ内側に入る補強プレートを製作して溶接💁♀️

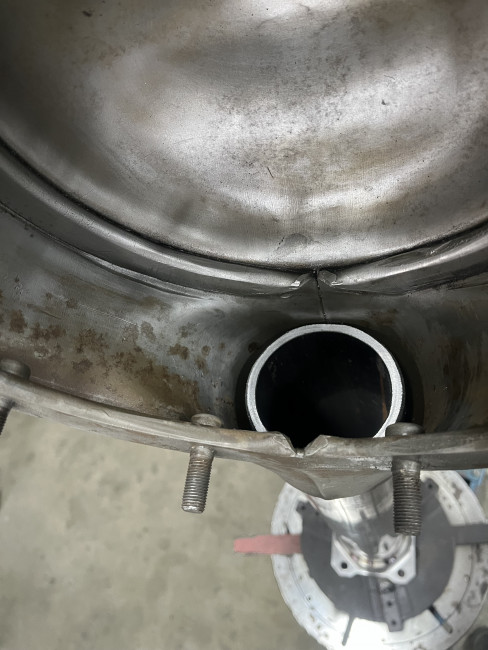

👆補強前

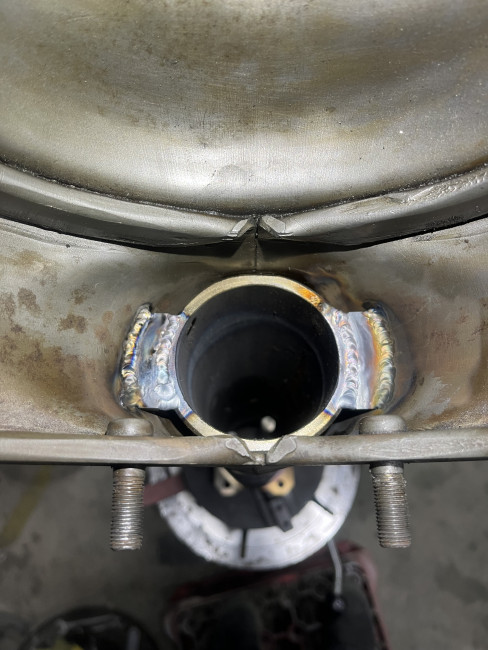

👆補強後
外からは見えない部分ですが、内側からガッチリ強度アップさせています🔥

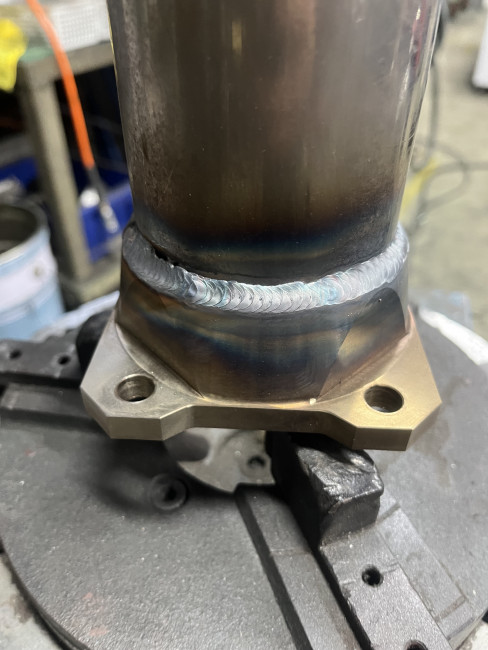

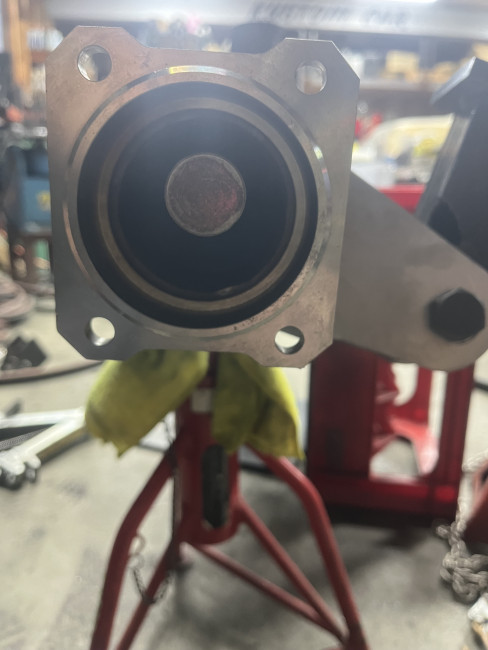

👆ハウジングエンド溶接
ズレや歪みが生じないようにしっかりと溶け込みを意識Σ(･ω･ﾉ)ﾉ！

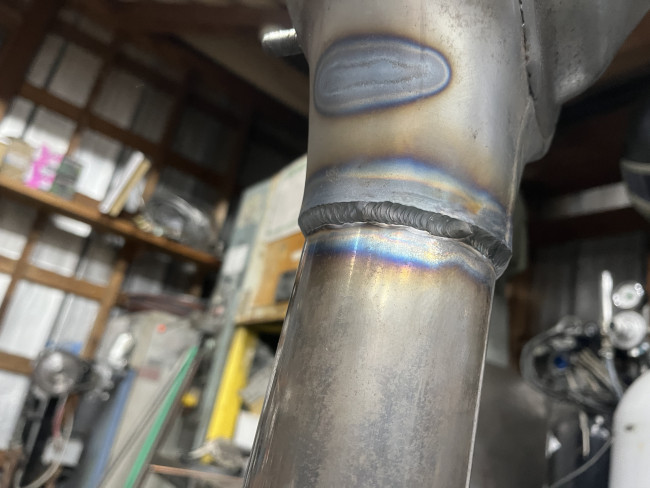

👆ハウジングセンター溶接
全体のバランスをみながらバッチリ仕上げます😏

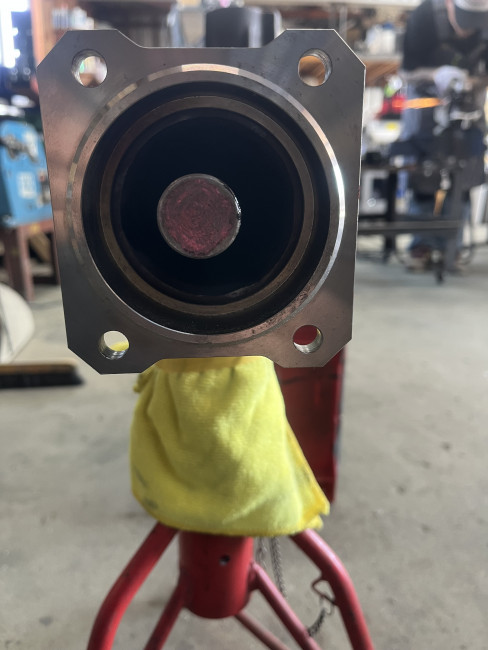

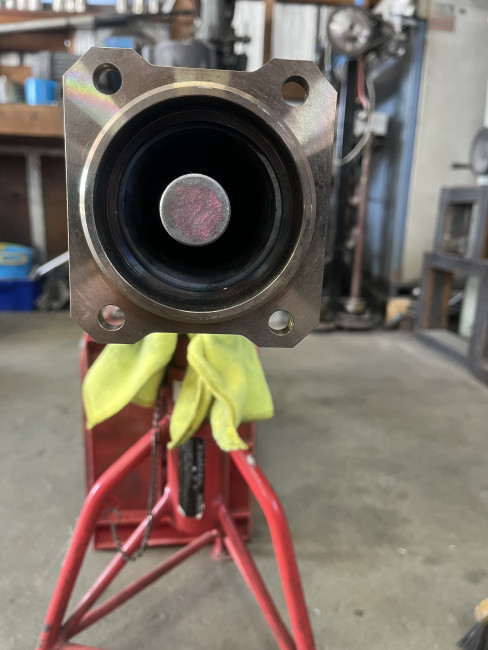

ハウジング溶接後は芯ズレ状態を確認👀
最終的な精度を確保するため細かくチェックします✅

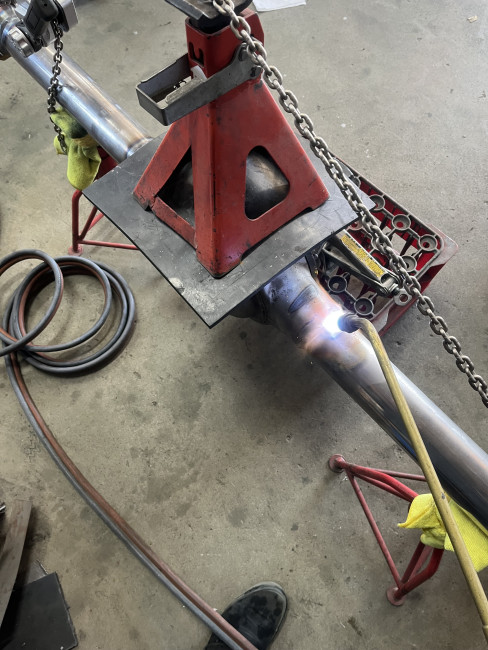

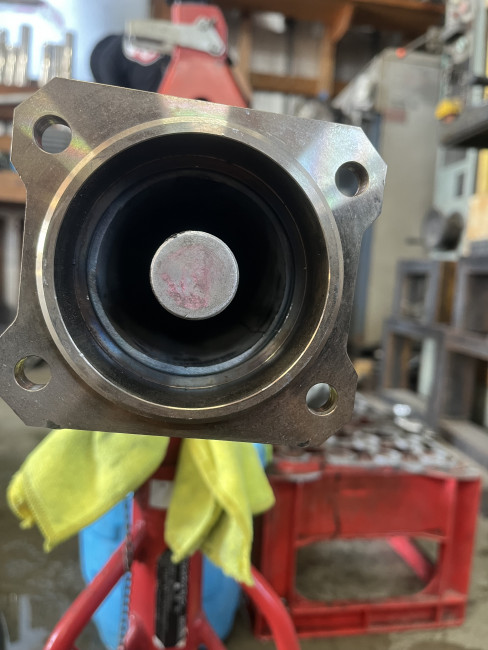

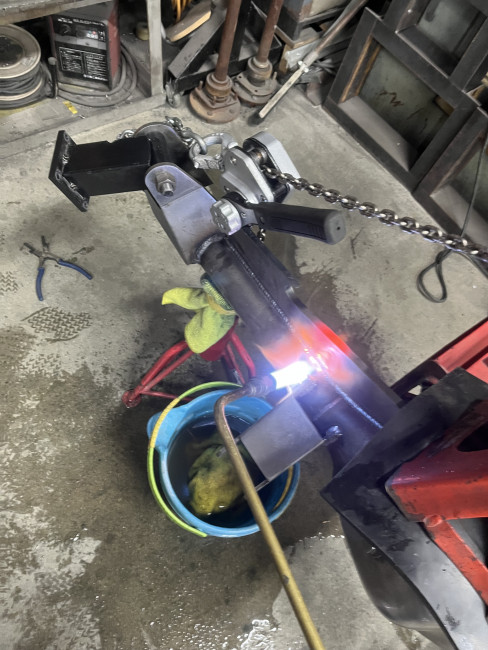

加熱・冷却により歪みを修正しました💪

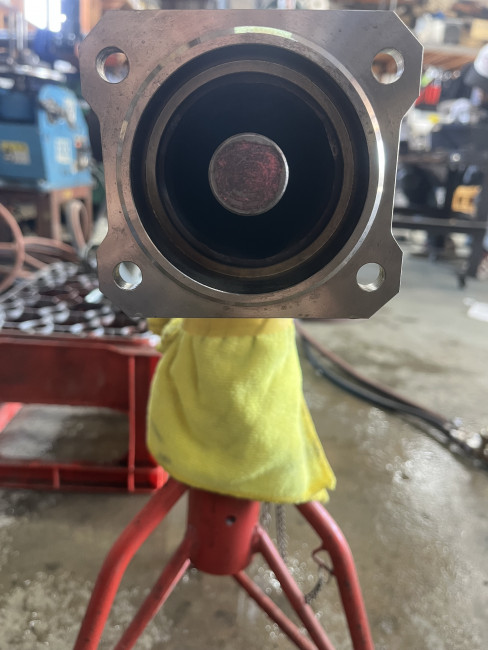

修正完了です❗

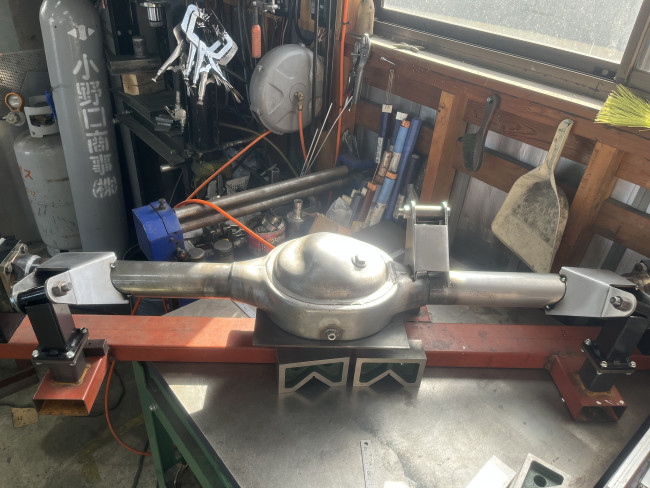

製作したブラケットを所定の位置に合わせて仮留め。

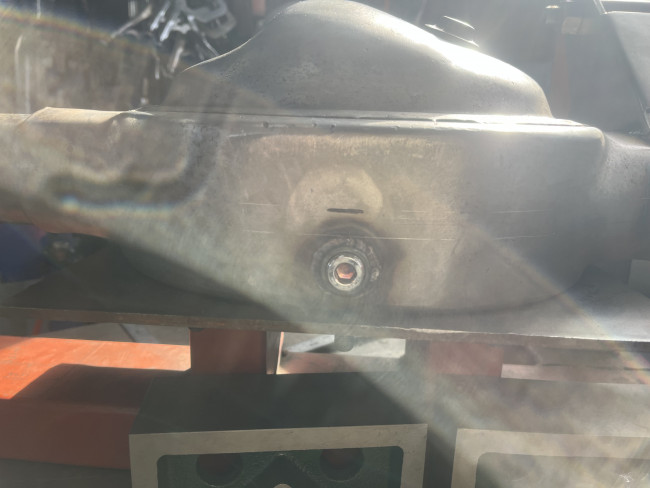

続けてドレーンを溶接！

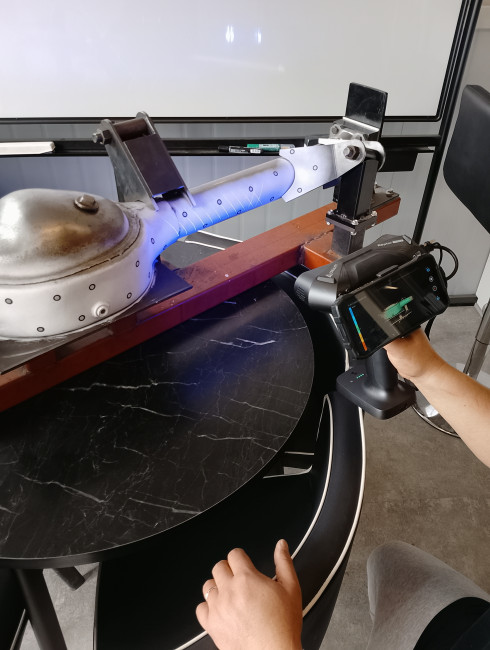

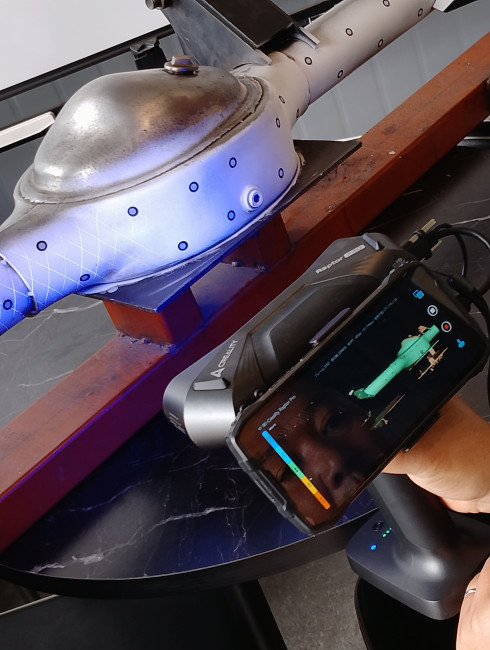

レインフォース(補強)を行うため、各部の形状をスキャニングしていきます📲
正確な形状を把握し、フィッティングの精度を高めます✨

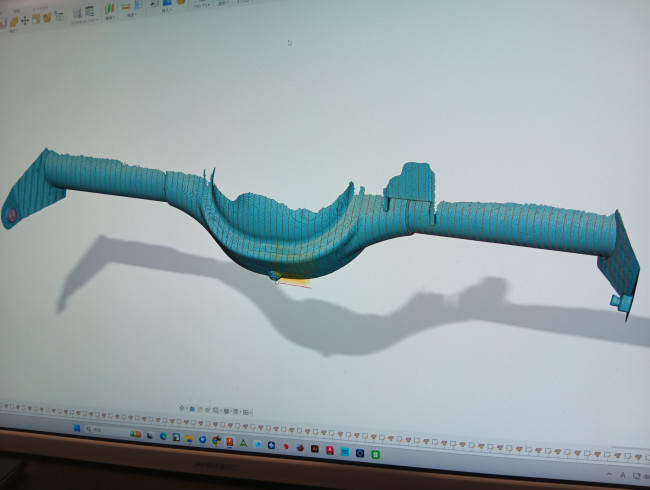

スキャンしたデータを確認👀

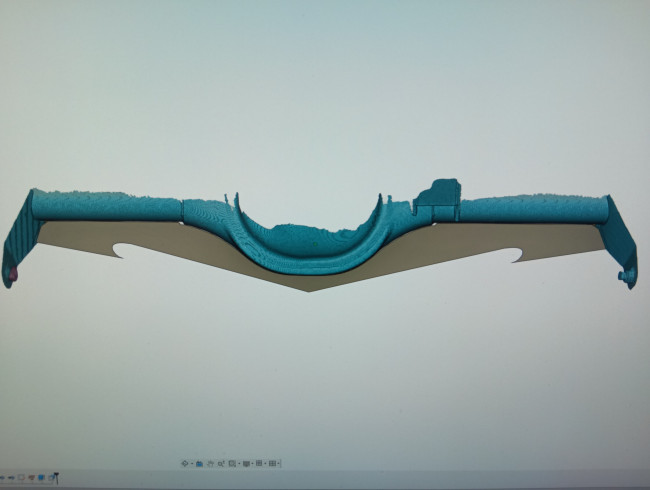

取得したデータをもとにリバースモデリング。ピッタリ合うように作っていきます(; ･`д･´)

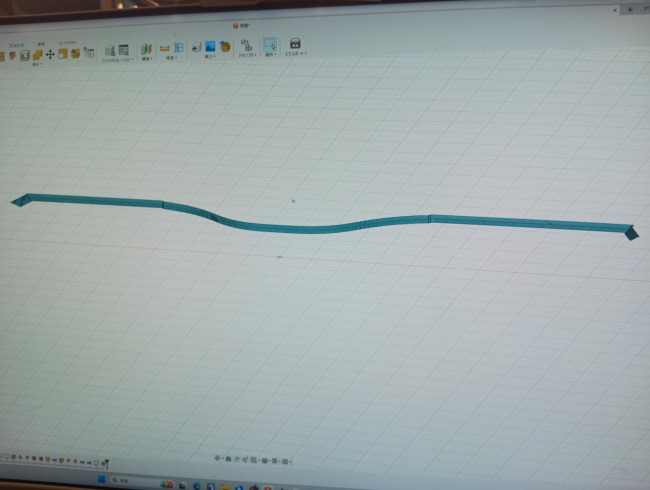

リバースモデリングしたデータを元に、レインフォース板の形状を設計✐
今回はお客様のご要望に合わせた形状にてモデリングしました👍

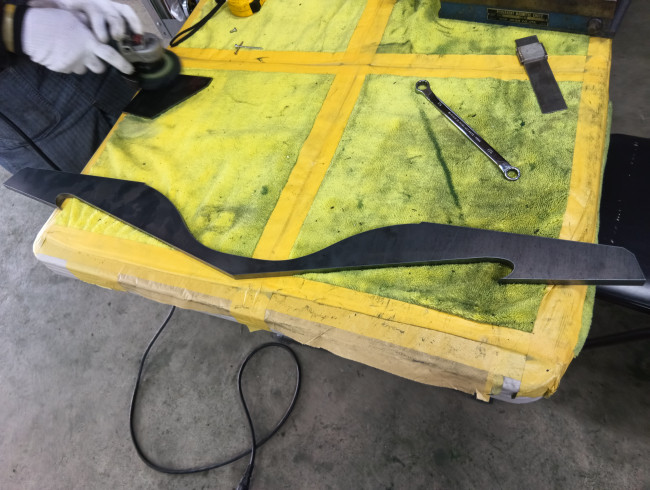

レインフォース板をレーザーカットで製作。

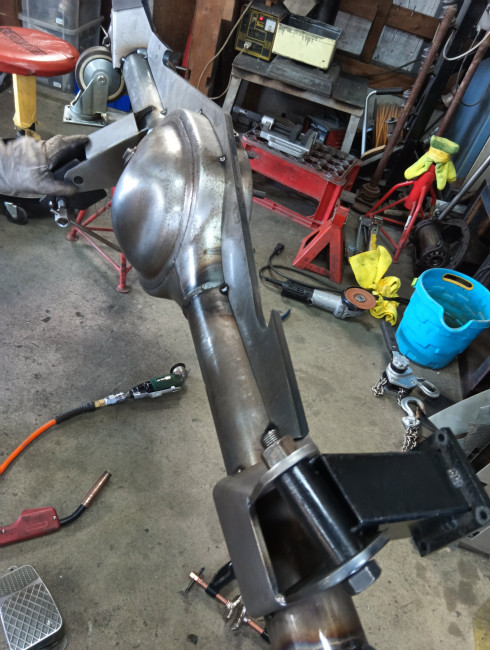

レインフォース板を位置出しし、仮留め✊
スキャニングしているため、シンデレラフィットです👠

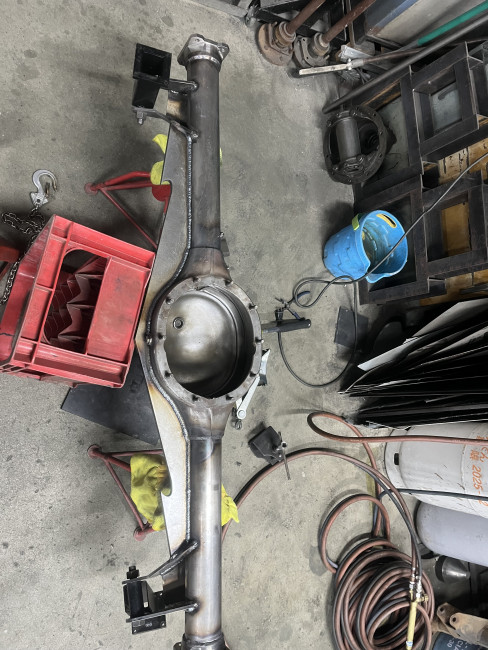

位置出しした状態で本溶接。確実に固定していきました👨🔧

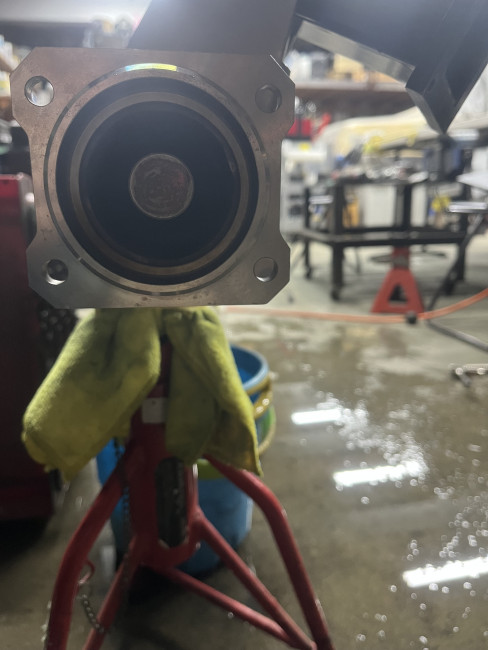

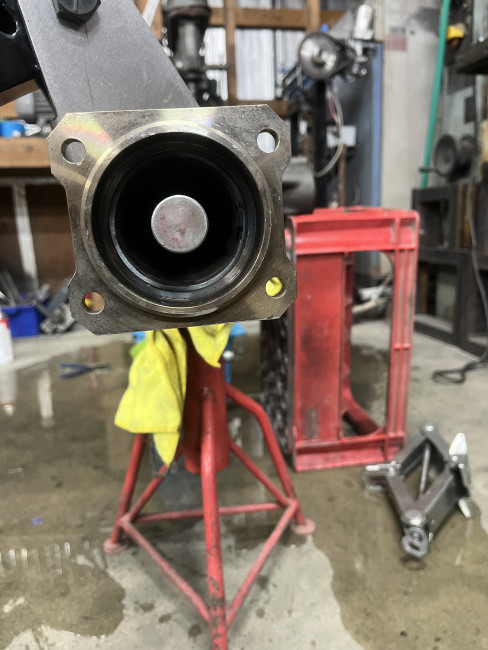

溶接後、芯ズレを確認。
チューブの曲がりを修正！
バランスを見ながら整えていきました🏋️♂️🌟

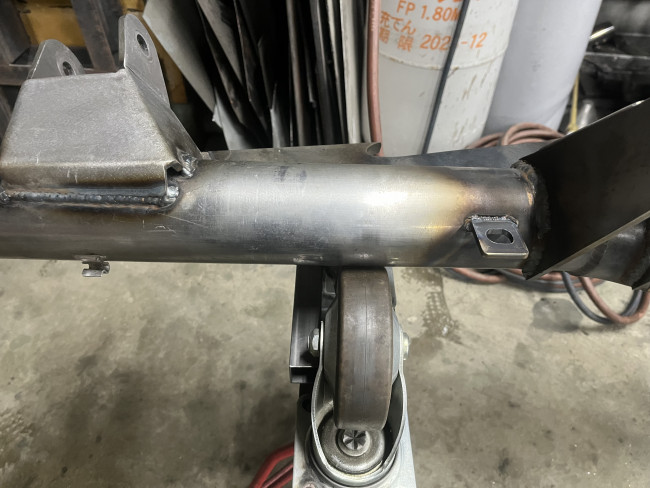

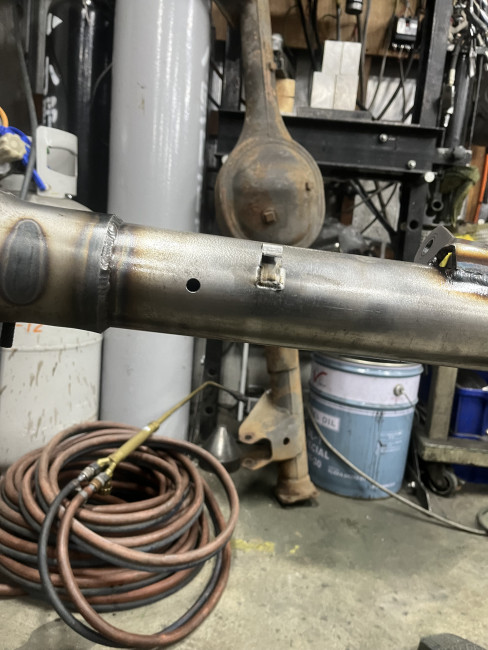

ブレーキラインを固定するためのタブを取り付け。取り回しや干渉を考慮しながら位置を決めました❗
続いてジャンクションブロック用のタブを取り付け。純正同様の位置にしっかりセット🙆
この後、業者にメッキ塗装を依頼。塗装完了後はまだ少し加工があるのでまた後程載せていきたいと思います(^-^)🌈お楽しみに！
