“CHEVROLET SUBURBAN” ワンオフマフラー製作

音が大きすぎるため静かにしたいとのご依頼。

フローマスター50がついてたので、外して容量の大きいサイレンサーに交換。部分加工を行います🙇‍♂️

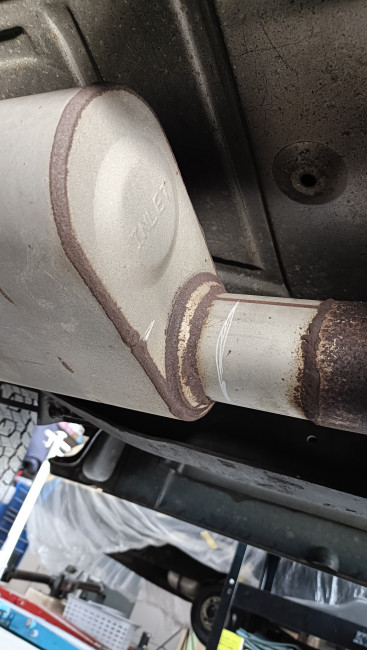

まずは、既存のサイレンサーを取り外すため切断部分を決めていきます❗

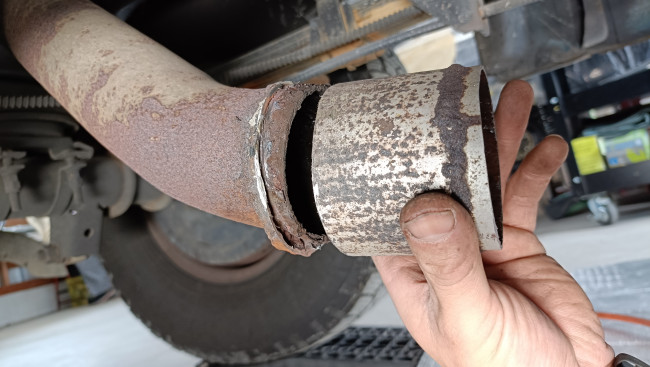

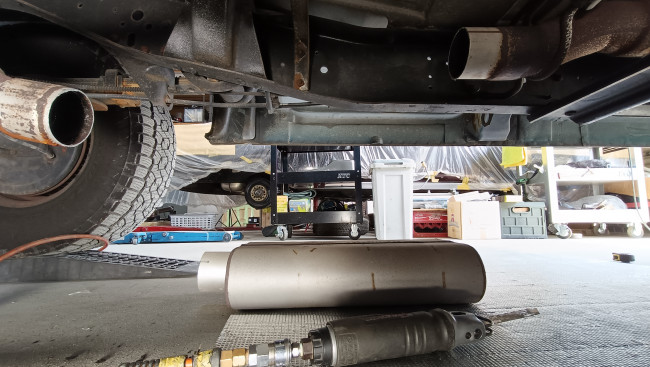

現在装着されているサイレンサーを切断🪚


後の工程を考慮しながら切断位置を決め、次の加工へ進める準備を行います(^.^)

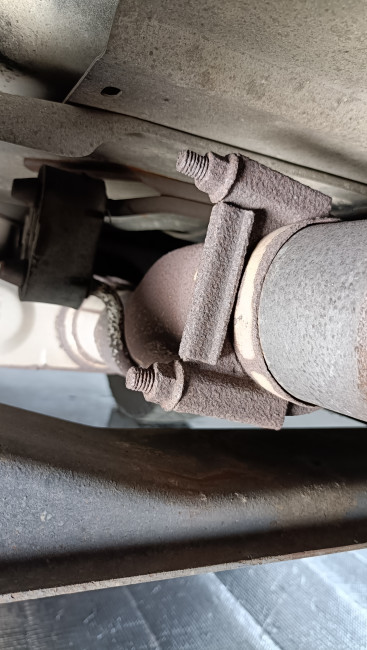

サイレンサー前側のU字ボルトが固着してたため、そのままでは取り外しできない状態でした( ;∀;)

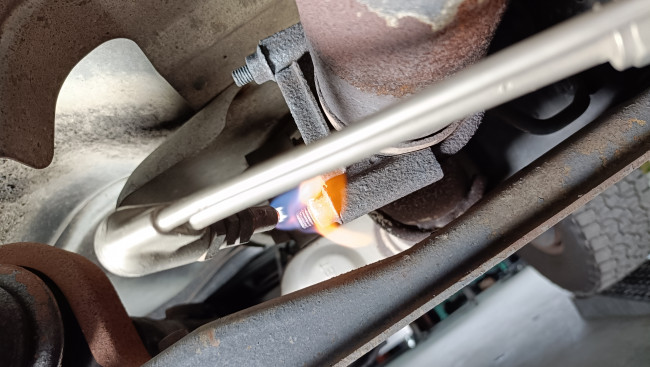

ボルトを炙って固着を緩めながら取り外しを行いました🔥！

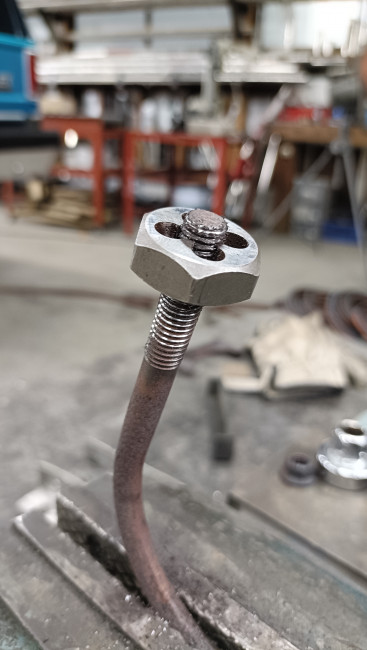

ボルトはダイス加工を行い、ネジ山を整えていきます🔩固着や傷みによる影響がないよう、組み付け前にしっかりと下準備を行いました！

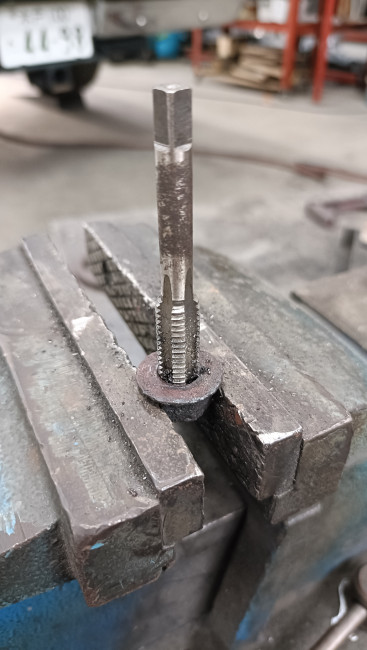

続いてタップ加工を行い、ネジ穴の状態を整えます。スムーズな締め付けにつなげていきます✨

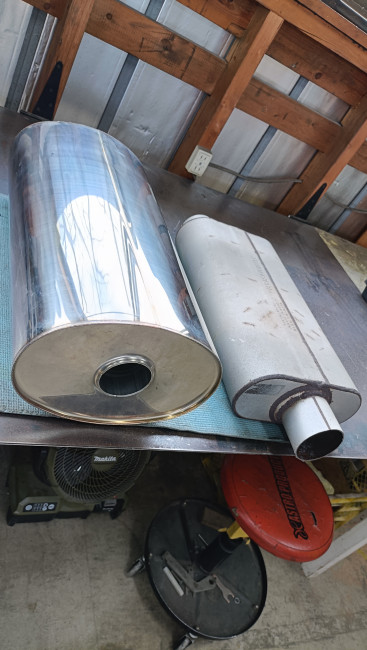

👆サイレンサー新旧比較

サイレンサーの加工作業に入ります！

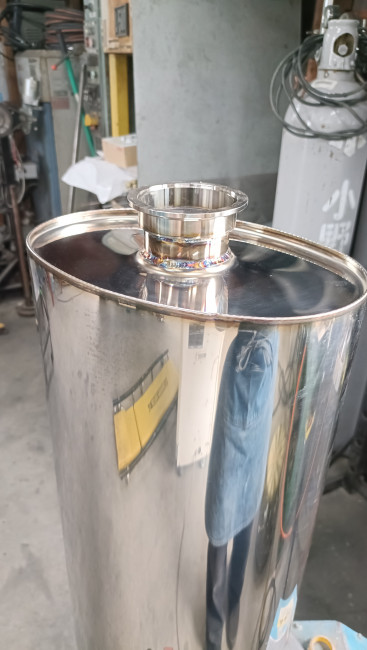

サイレンサー後ろ側にはカップリングフランジを溶接。排気漏れやズレが生じないよう、位置関係を確認しながら慎重に進めました(`･ω･´)✊

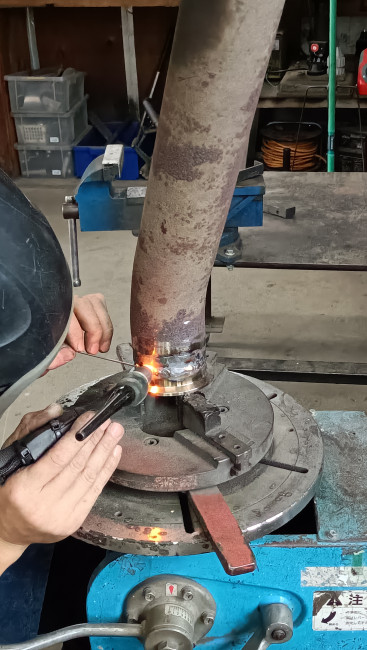

サイレンサー後ろ側のパイプにもカップリングフランジを取り付けます！

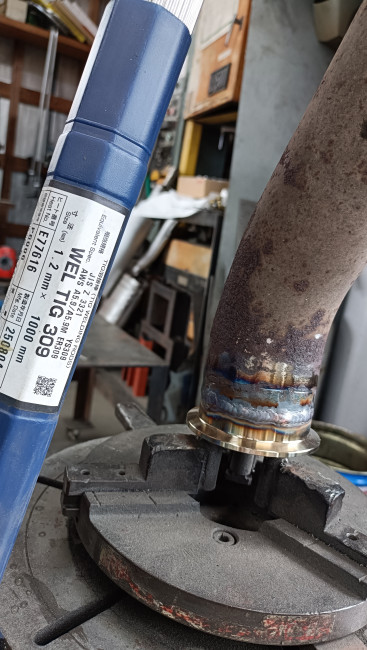

今回の作業で使った溶接棒です。異なる材質の溶接にも適したtig溶接棒🔥用途に合わせた溶接材料を使用し、確実な接合を行いました(^^♪

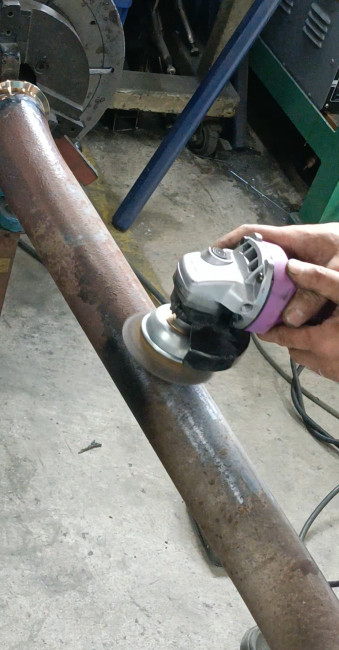

サビが広範囲に見られたため、カップワイヤーでサビや汚れを除去。

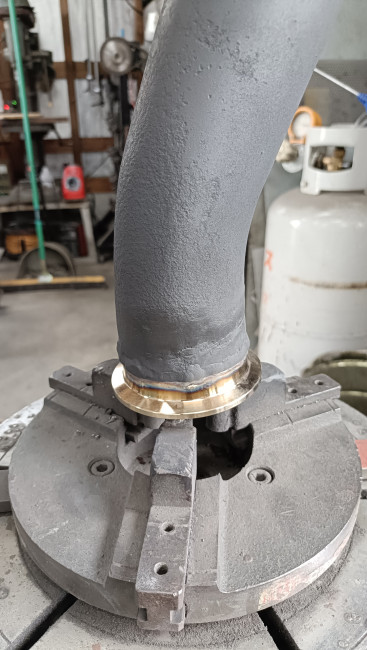

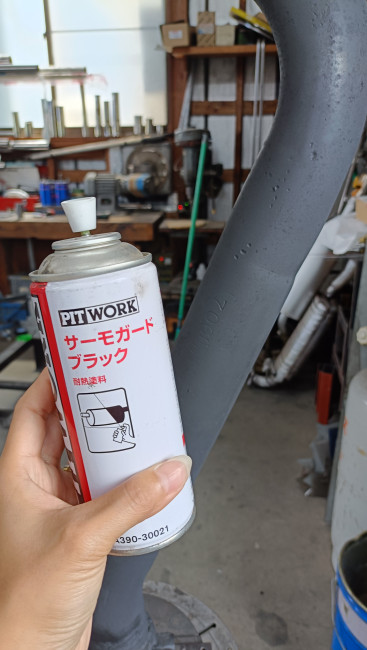

サビの再発を抑えるため、サーモガードブラックにて塗装😎


耐久性にも配慮しながら仕上げていきます(^^)/

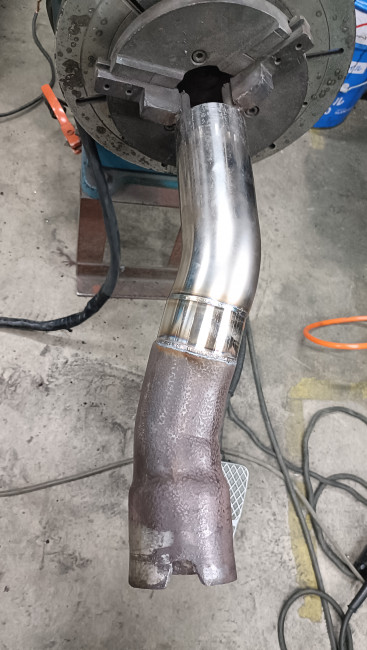

サイレンサー前側のパイピング作業を実施👍

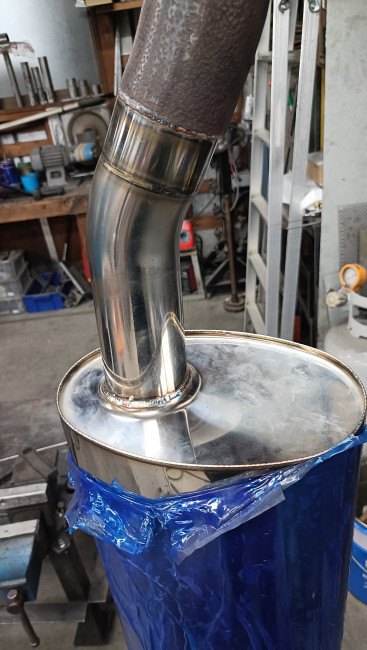

サイレンサー部を溶接👨‍🏭各部の位置を丁寧に確認しながら行いました！

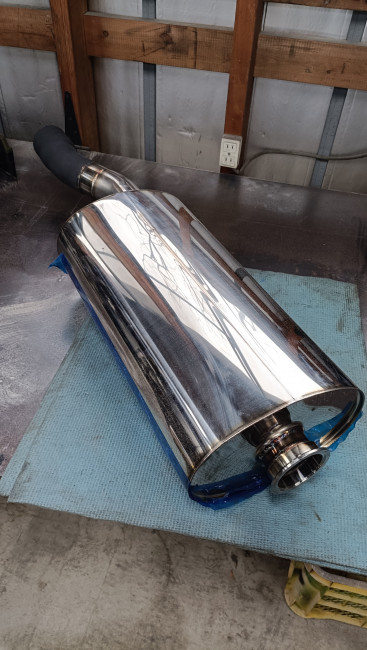

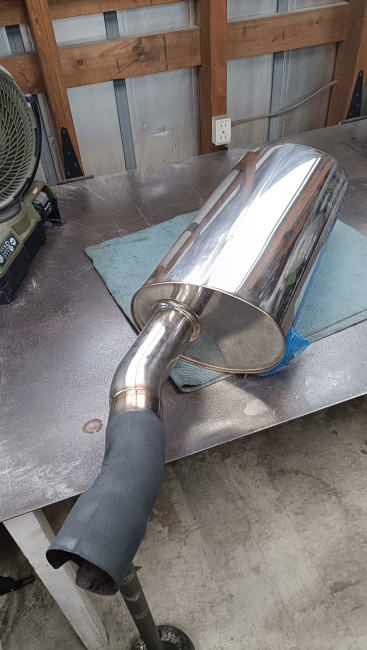

しっかりと接合されていることを確認して溶接完了です🎶


最後にステーの取り付けを実施。

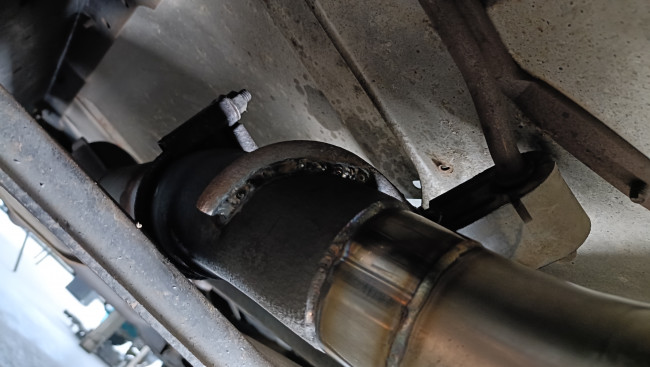

車載でステーを溶接⚡車体との干渉や取り付け状態も確認しました👀

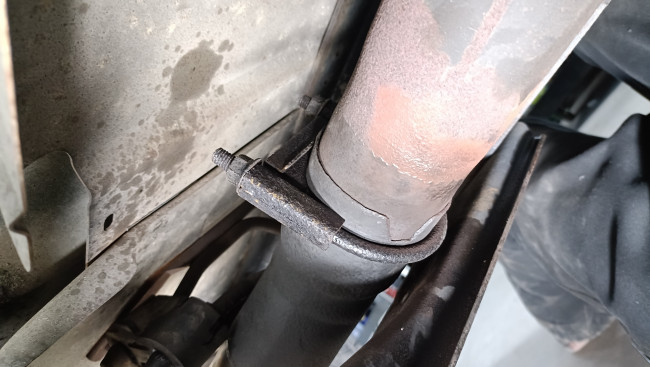

U字ボルトを取り付け、サイレンサーをしっかりと固定。ズレや緩みがないよう組み付けます🙋‍♂️

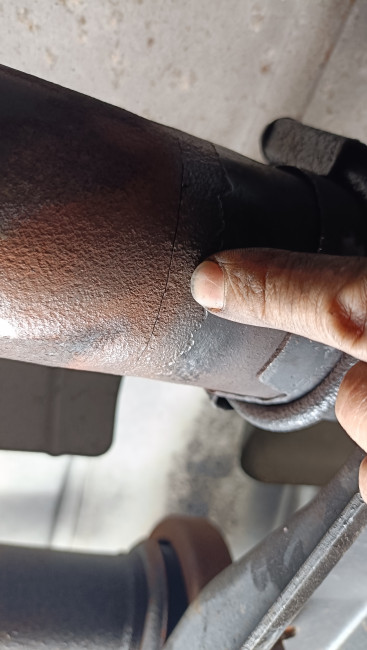

フロントパイプにクラックが見つかったため合わせて修理を行いました(・・;)

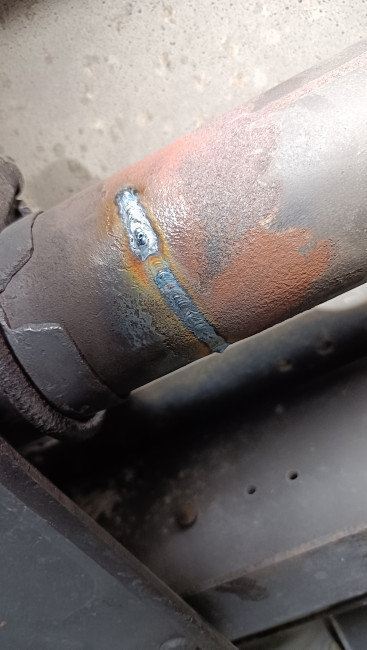

損傷箇所を修正。補修後もしっかりと状態を確認🫡

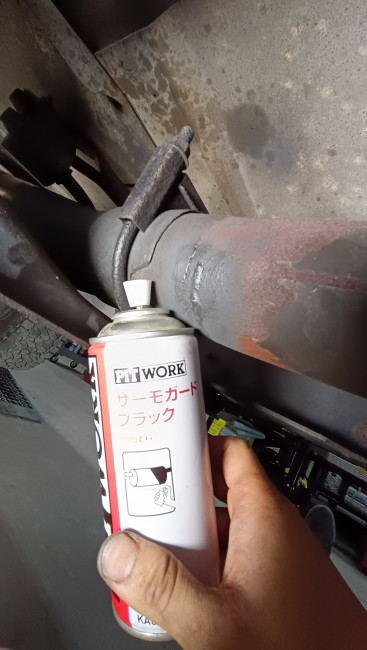

加工箇所にはサーモガードを使用して部分塗装をして補修完了です！

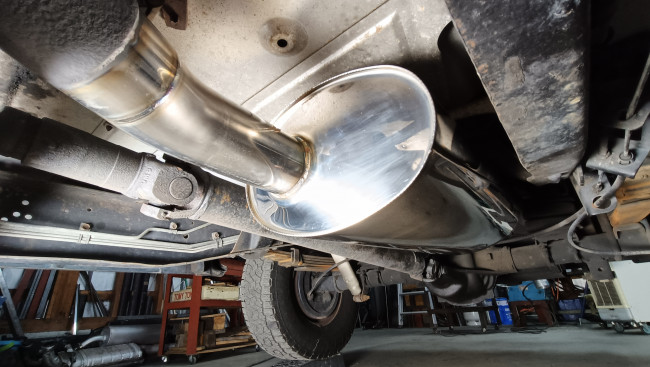

👆前側から


👆車両外側から見た全体

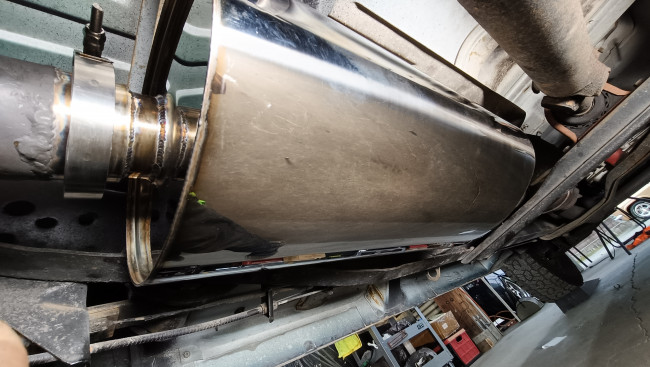

👆後ろ側から

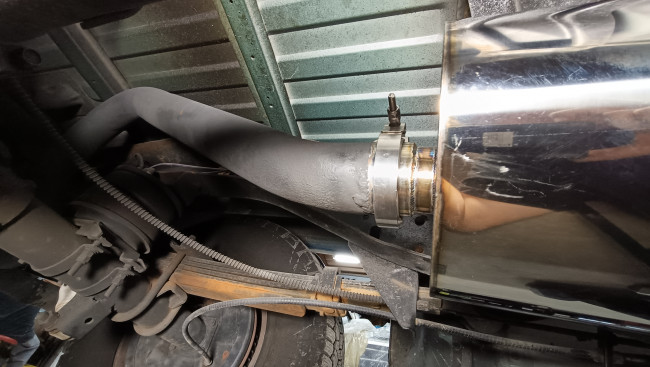

👆カップリングフランジ部

これにてすべての作業が完了しました(^^)/~~~🎶取り付け後は排気漏れや車体との干渉、マフラーの振れなど細かく確認👀

ご要望に合わせた仕様で仕上げ、音が静かになり大変喜んでくださりました🥰ご依頼ありがとうございました✨
