Audi A7 社外マフラー取り付け

今回はお客様の持込部品で、加工して取り付けの作業になります👐

社外マフラーを購入したため取付けしてほしいとのご依頼。切断してフランジ加工をして取り付けるタイプのようです！

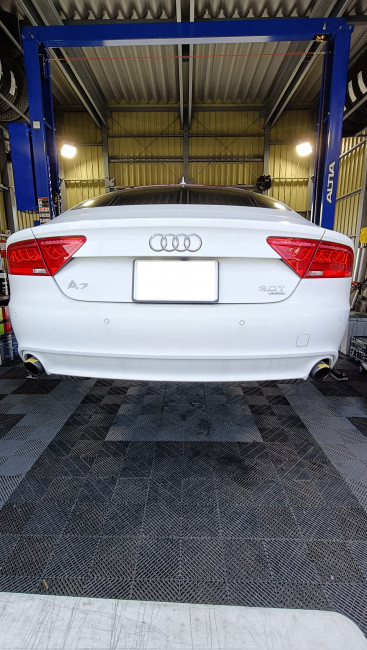

リフトにかけて作業開始。

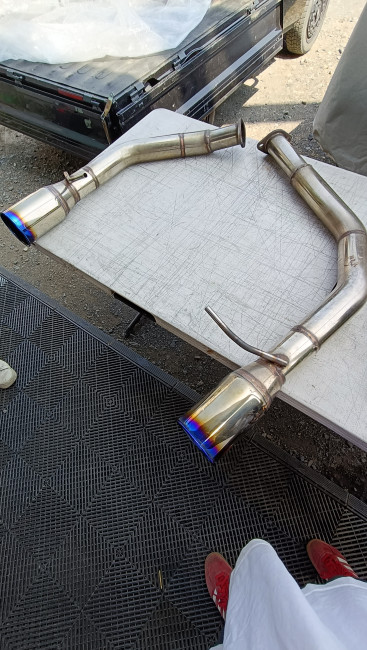

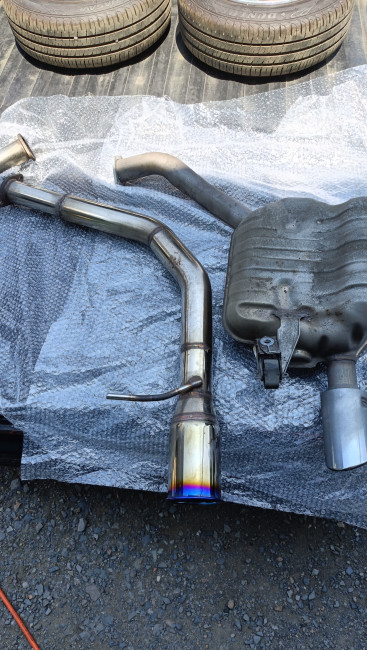

👆持ち込みいただいた社外マフラー


まずは純正マフラーのカットラインを罫書き✏

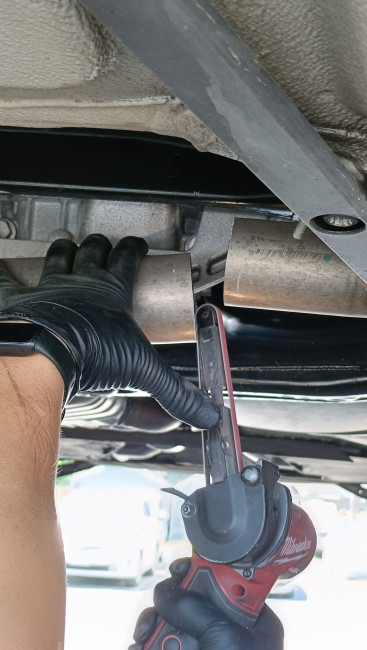

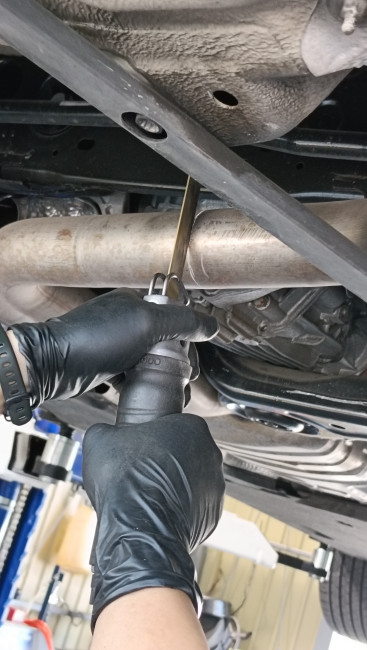

罫書いたところを慎重に切断していきます❗


切断後は、断面を整えました(^_^)v

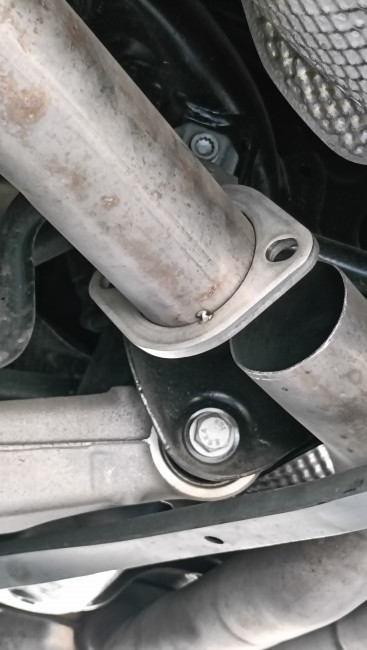

純正マフラーにフランジを取り付け。仮留めを行います！


純正リアピースにもフランジを取り付け🔥

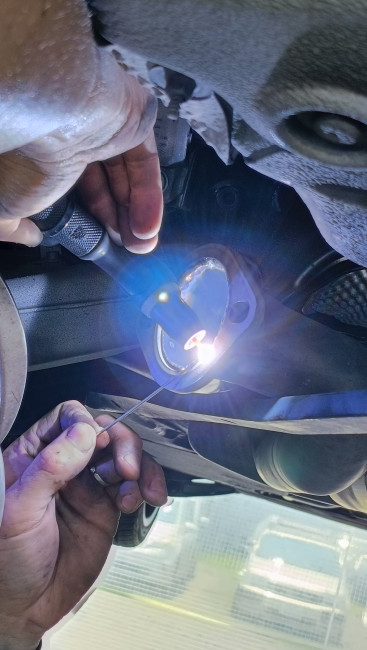

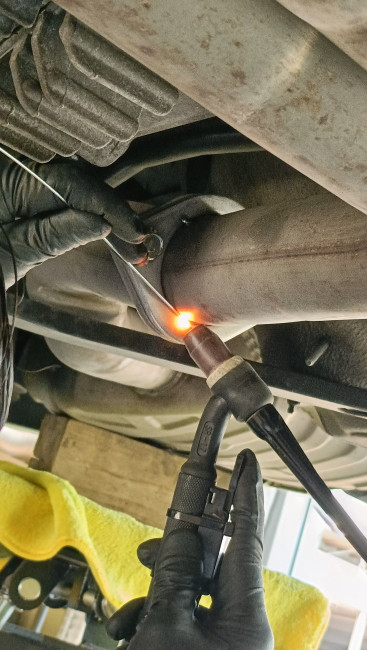

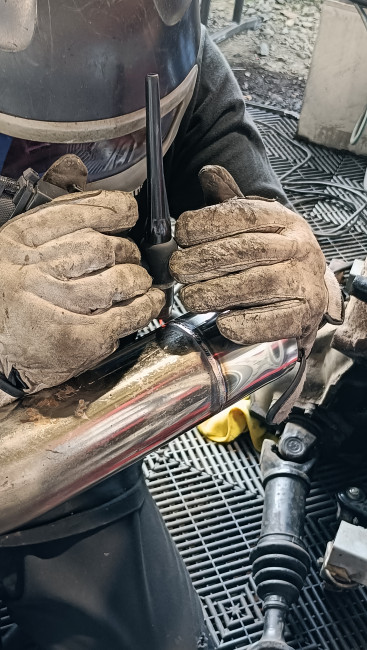

車載にて本溶接👨‍🏭


純正リアピースは車体から取り外しして本溶接します⚡

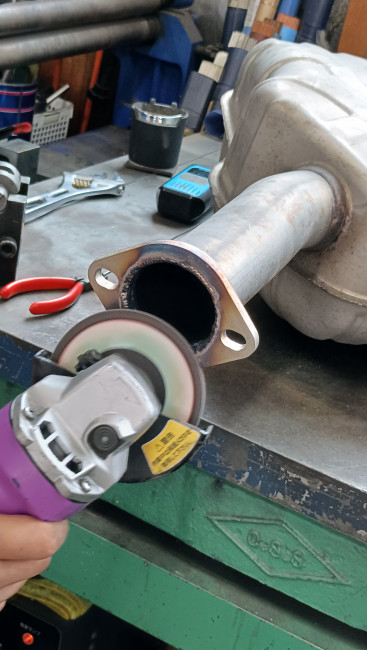

フランジの当たり面を滑らかに仕上げました☺✨

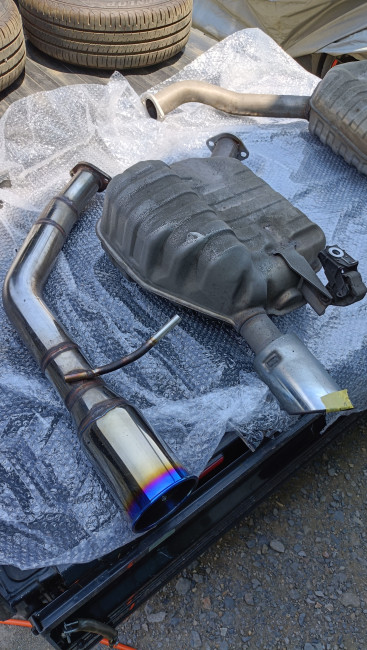

👆社外、純正マフラー（LH側）


👆RH側


フランジ加工が完了したため、ここから取り付け作業を開始したのですが...

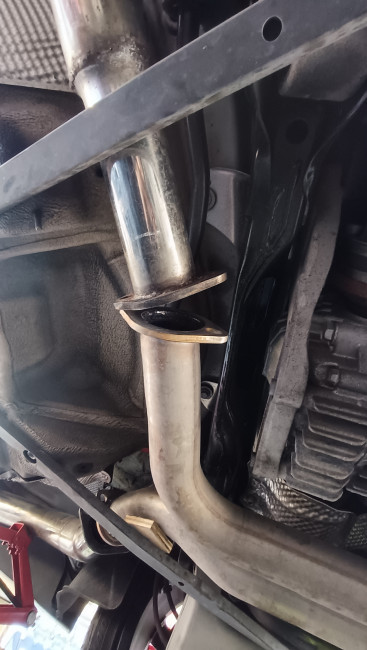

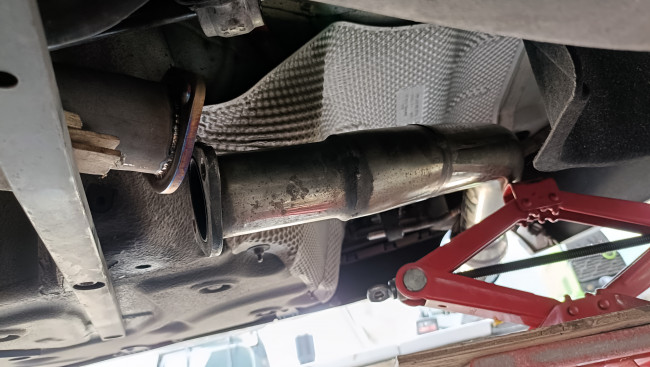

車体で位置出ししていくと全く形状が合いません...

構造上取り付け不可能でした(ﾟДﾟ;)💦


全体をバラバラにして組み替える必要があります。お客様にご連絡の上、追加で作業を進めることに！

合わなかった原因はおそらく、中間パイプから製作したワンオフマフラーのリアだけのよう...。中古品を購入する際は、対応車種だけではなく純正マフラーにそのまま接続できるものなのかも確認しておくと安心ですね🙇

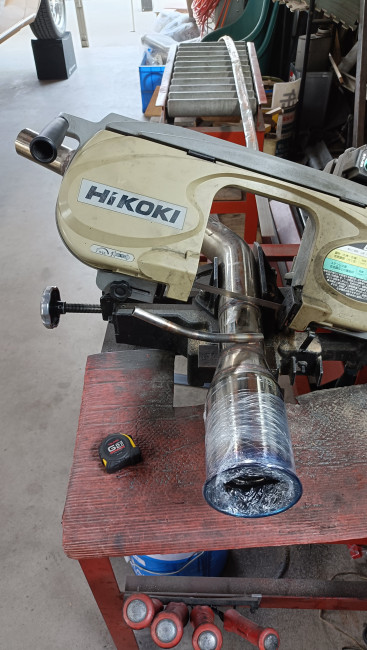

まずは持ち込みいただいた社外マフラーを切断。

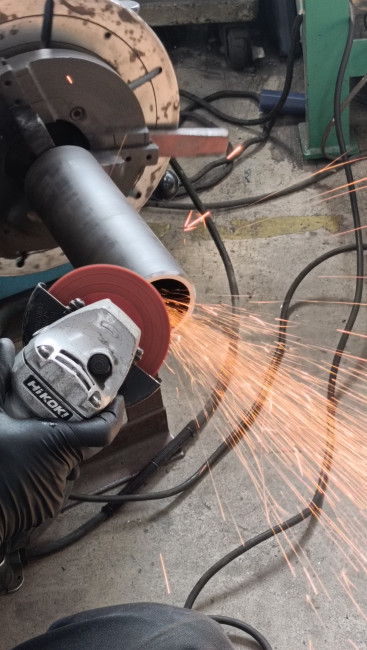

パイプを拡管するための簡易治具を製作！


拡管のきっかけを作るため端面をほんの少しだけテーパー加工します💥

※テーパー加工とは、端面にわずかな傾斜をつける加工のこと。

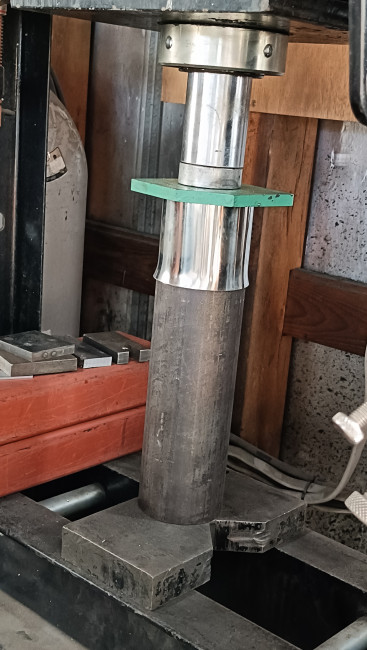

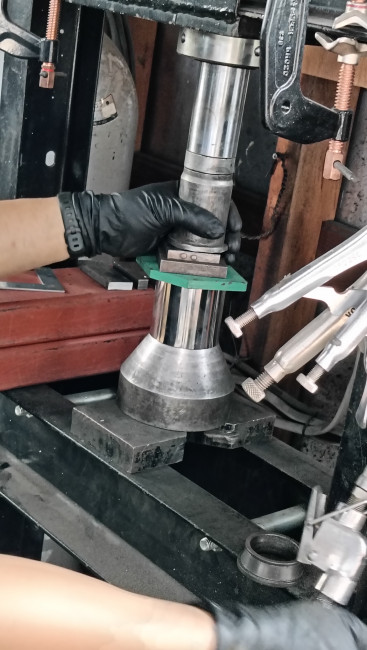

先程作った治具を使い拡管していきました✊！

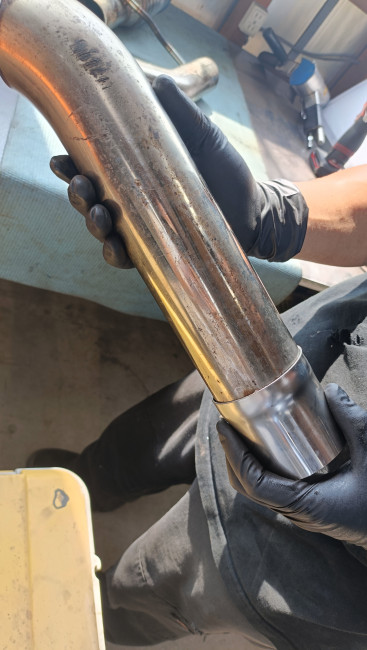

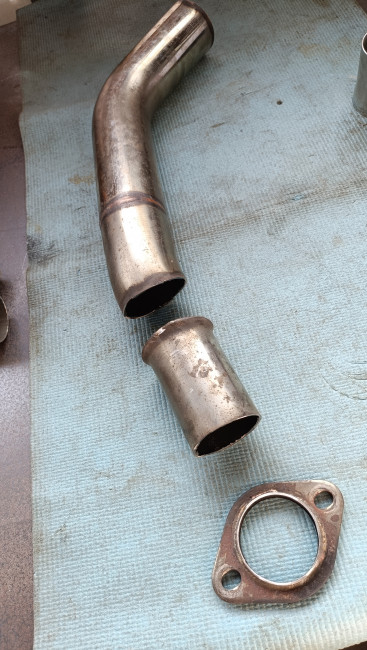

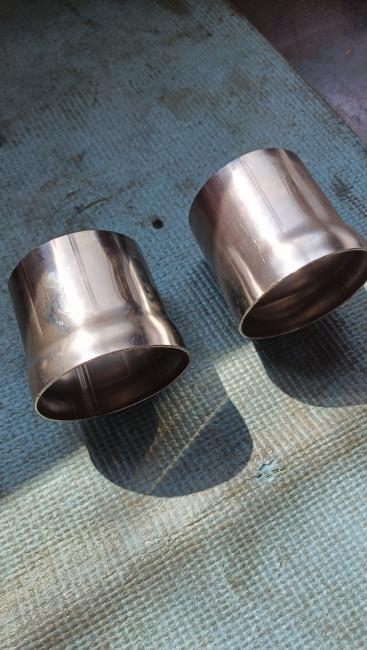

サイズを合わせて差し込みパイプが完成しました🙋‍♂️

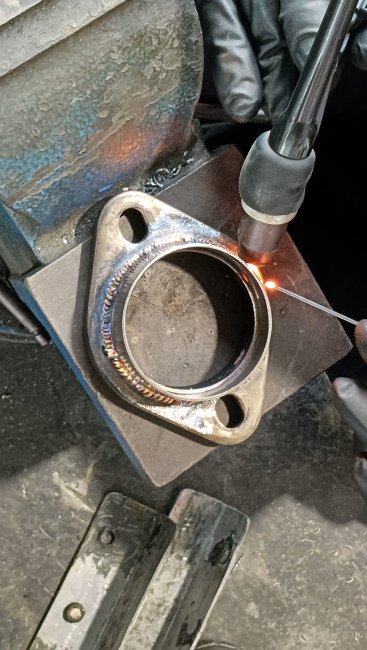

フランジは径が異なるため差込用のジョイントを作ります❗

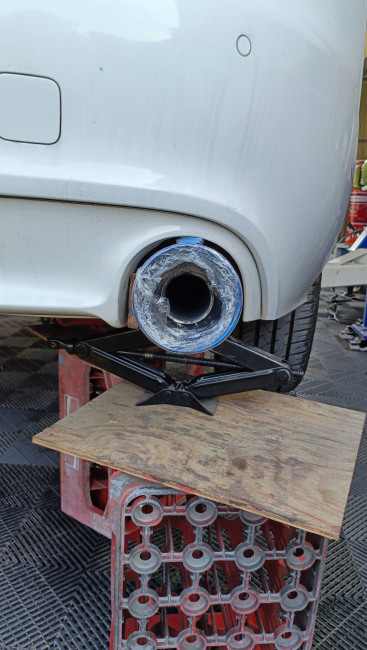

使用するパーツが出来上がったのでテール位置を確定させます('ω')ノ

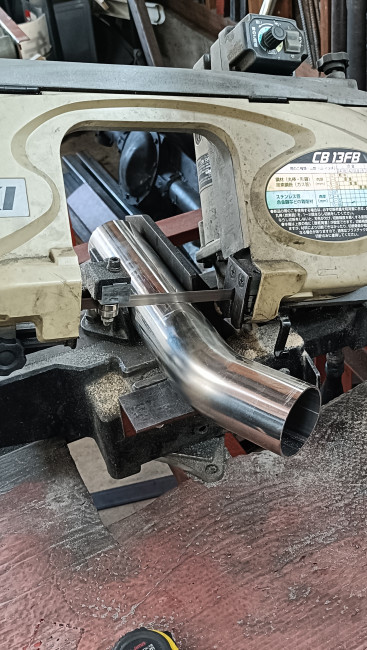

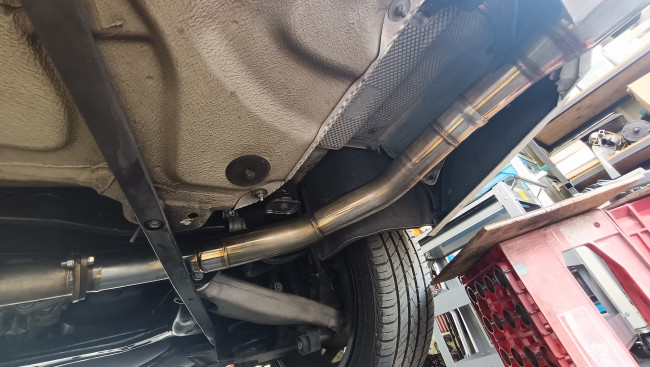

現車に合わせて各部長さを調整。

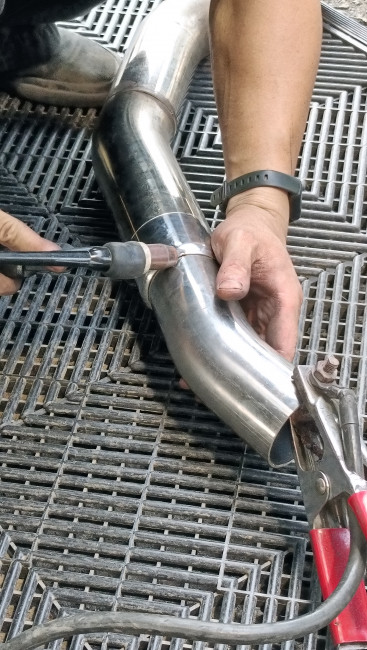

ブレースとの干渉を考慮して、一部パイプを細くします🫡

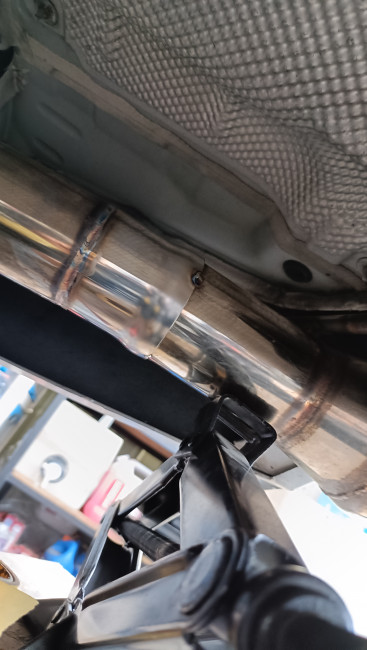

決まったところは順次本溶接を実施！

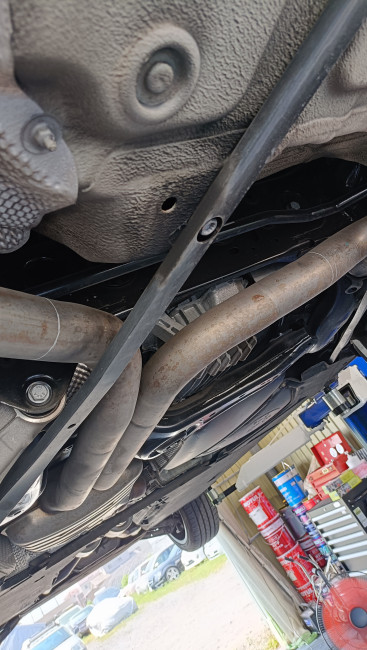

メインの配管が完了です😎

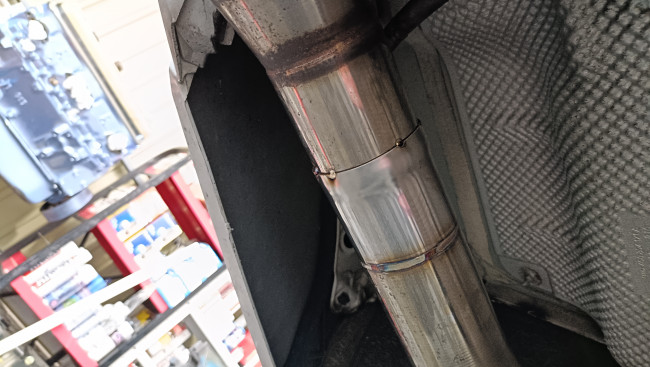

フランジとテールの差込みを利用して最終位置調整(`･ω･´)b

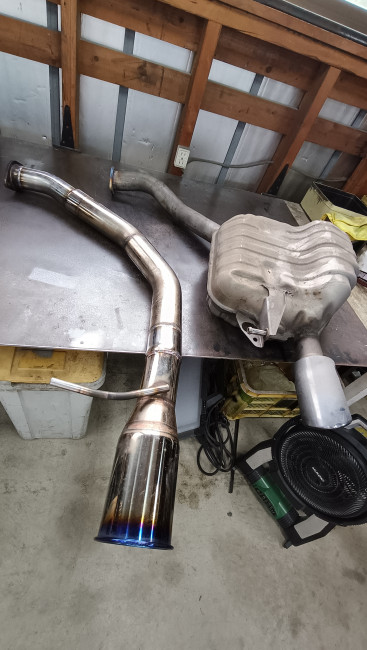

RH側が完成🎶


反対側も同じ要領で進めていきます！

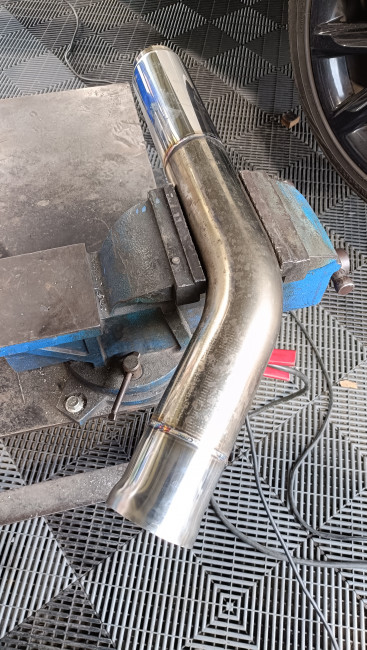

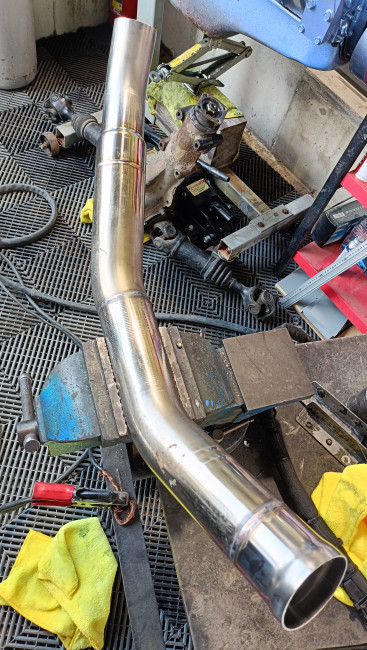

LH側のメイン配管完了。



RH側と同じように作業を進めて...

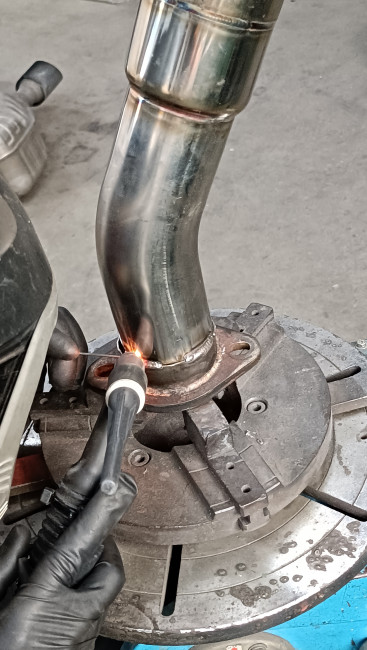

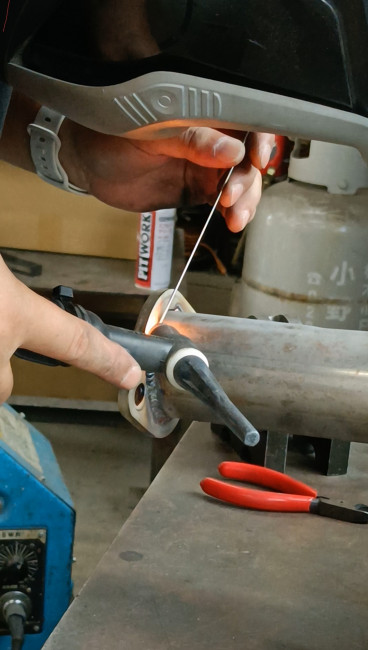

フランジを溶接して

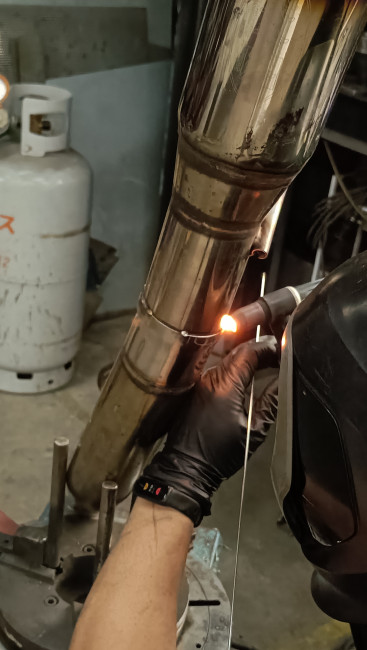

テールパイプも溶接して

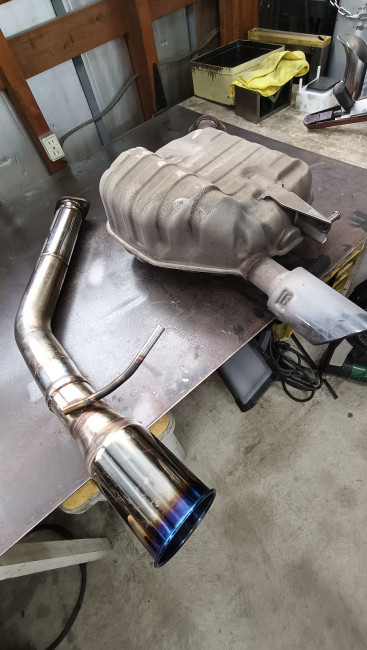

LH側も完成しました(^_-)-🌟

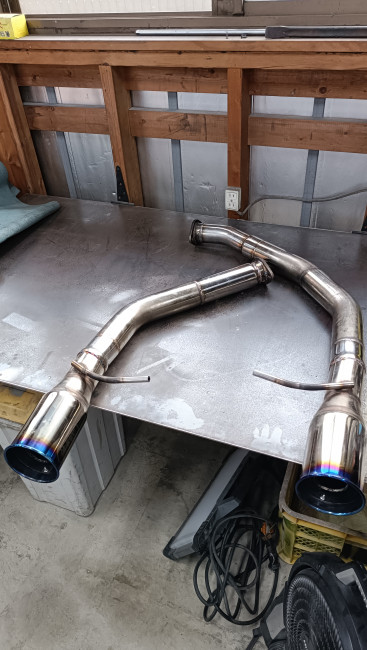

これにて社外マフラーの加工完了です👨‍🔧

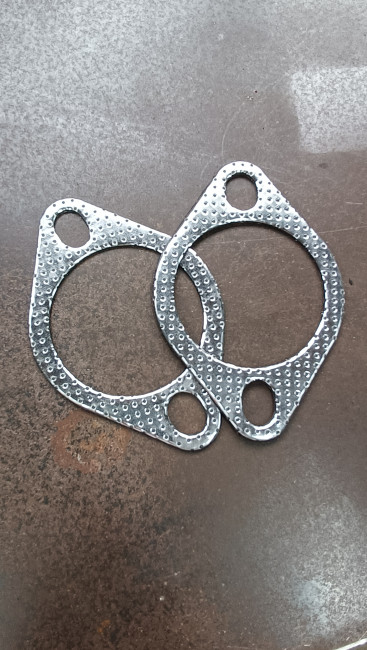

ガスケットは再使用不可なため新品を使用🙆

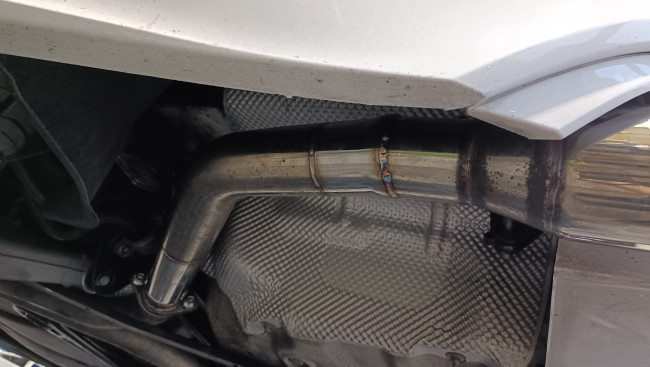

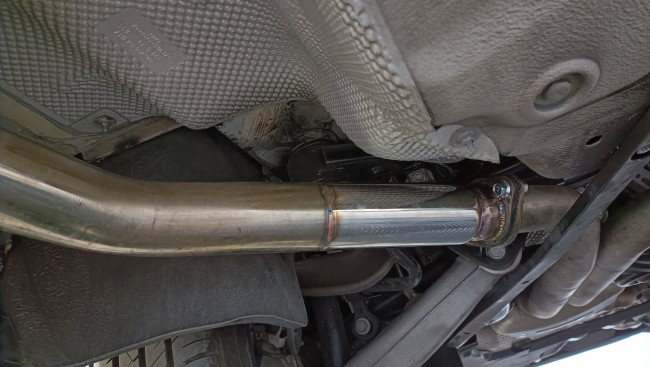

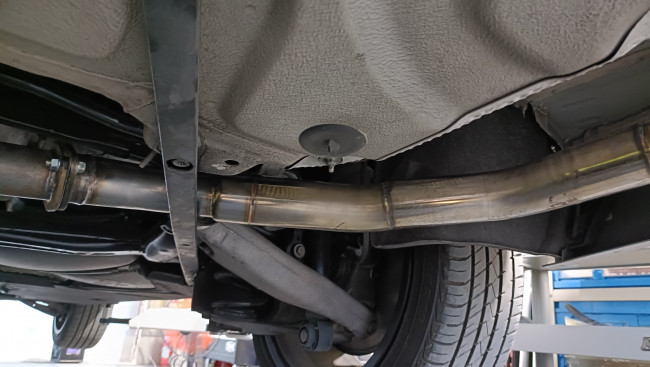

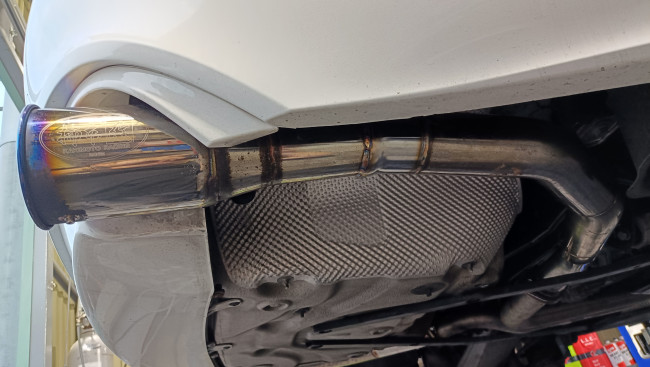

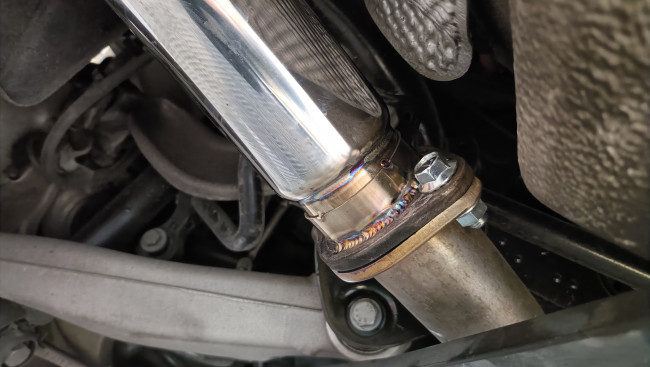

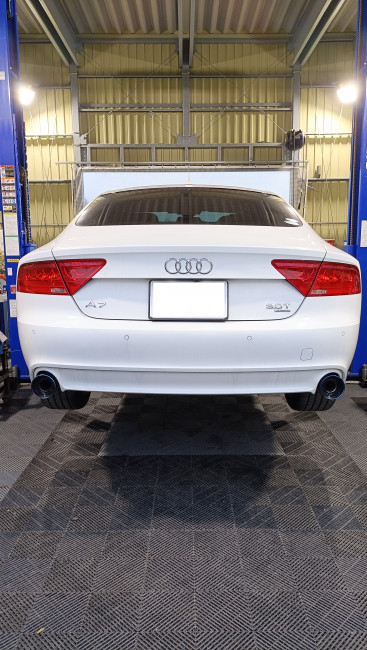

社外マフラー側の加工も行い、問題なく取り付けることができました。これにて作業完了です🌿

ご依頼ありがとうございました！！

持ち込みマフラーでも車両やパーツの状態に合わせて加工・取り付けが可能な場合があります！

お困りの際はまずはお気軽にご相談ください💁‍♀️
